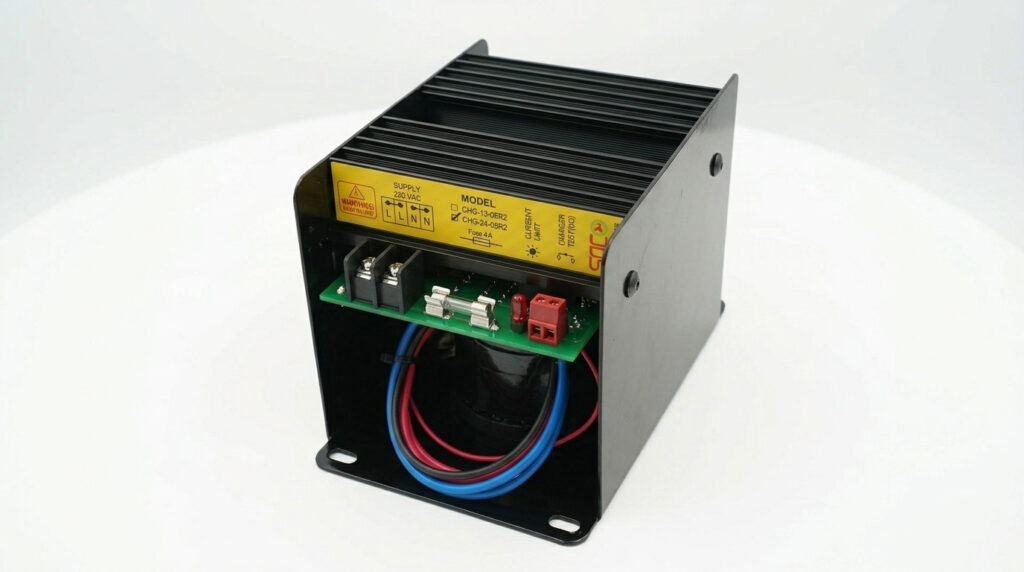

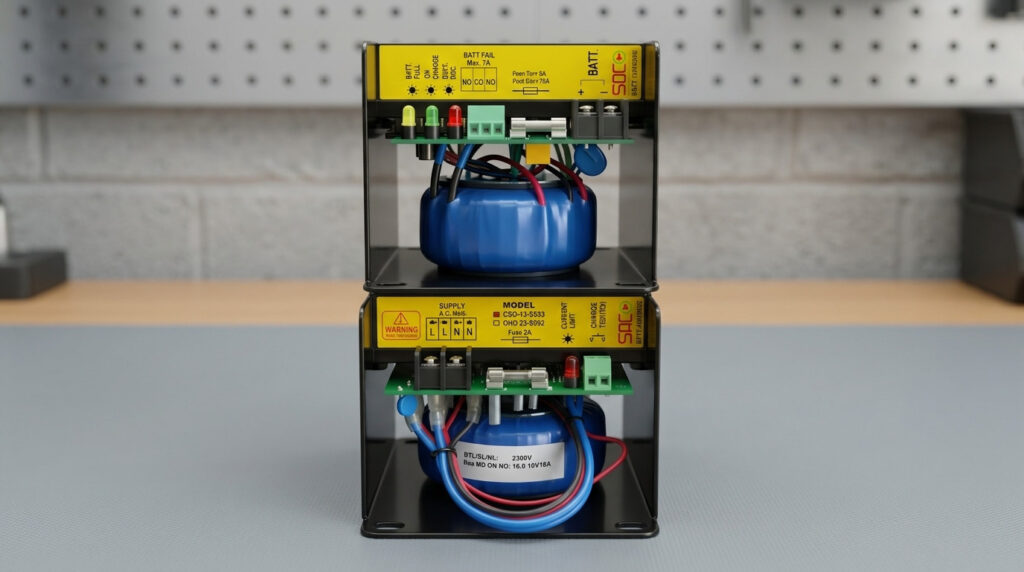

SACO battery charger
Model : CHG-12-05 , CHG-24-05
Speciffication
- Supply 220-240Vac/50Hz./1PH.
- Power Consumption (CHG-12-05 100VA) 12VDC.
- Power Consumption (CHG-24-05 200VA) 24VDC.
- Charge Current Max. 5A.(Normally 1-3A.)
- Output Relay 1COM-NO-NC (Max 1A.)
- Indications On Charge-Green , Full-Yellow , Failed-Red Lamp
หลักการทำงาน
เมื่อต่อแบตตารี่เข้ากับเครื่องอัดประจุ วงจรจะทำการตรวจสอบแรงดันที่ terminal batt+ / batt- ถ้าแรงดันต่ำกว่าค่า on charge วงจรจะสั่งให้เครื่องอัดประจุชาร์จเจอร์อัดกระแสเข้าแบตตารี่ Led-on charge(เขียว)จะติด
ต่อมาเมื่อแรงดันแบตตารี่ที่ได้รับการอัดประจุ มีแรงดันมากกว่าค่า Off charge วงจรจะสั่งหยุดการอัดประจุเข้าแบบตารี่ พร้อมกับ Led-batt full(สีส้ม) จะติด
จากนั้นวงจรตรวจสอบแรงดันแบตตารี่ต่อไป แต่ถ้าแรงดันแบตตารี่ต่ำมาก ทำให้กระแสในการอัดประจุมีค่าสูงขึ้น วงจรจะตรวจสอบ และป้องกันแสไม่ให้เกิน 5 amp led-current limit (สีแดงบน) จะติด เพื่อป้องกันความเสียหายเนื่องจากการอัดประจุเกิน
Charger test
ใช้ทดสอบการอัดประจุของ Charger ในขณะที่ battery full โดยการกด sw.test และปล่อย วงจรจะทำการอัดประจุจนกระทั่งถึง off charge

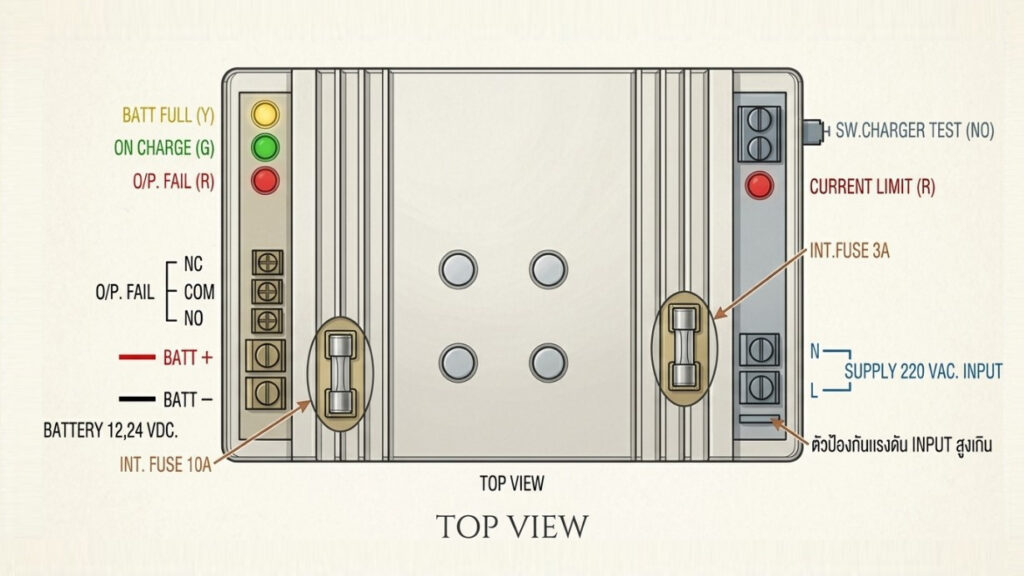

การต่อสายใช้งาน SACO Charger
