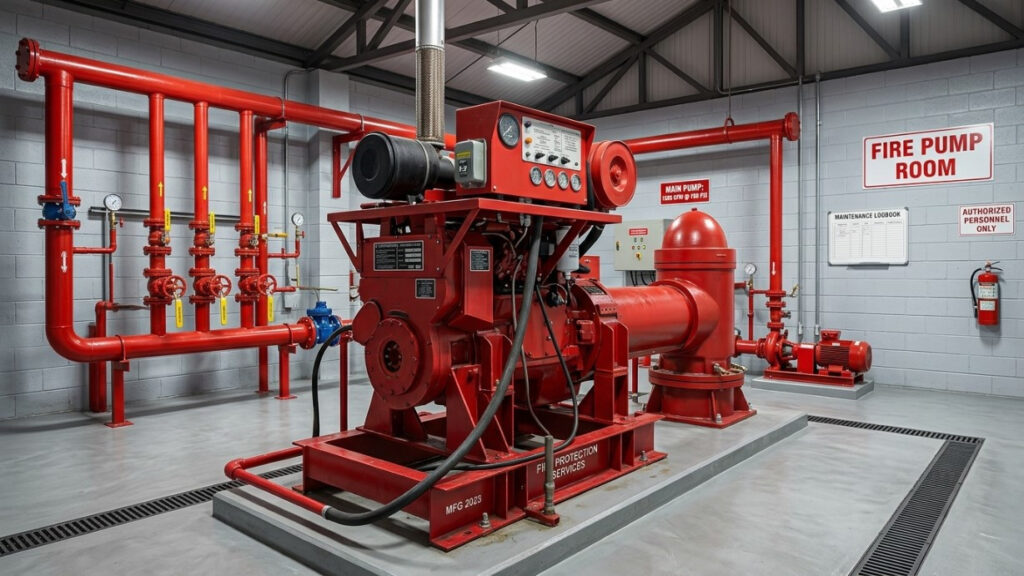

Fire Pump system -ระบบเครื่องสูบน้ำดับเพลิง

Fire pump control system ระบบเครื่องสูบน้ำดับเพลิง

เป็นระบบที่มีความจำเป็นต่อสถานที่ ที่ต้องการความปลอดภัยจากอัคคีภัยอย่างเช่น แหล่งชุมชน ห้างสรรพสินค้าอาคารสูง และหน่วยงานราชการต่างๆระบบปั๊มน้ำดับเพลิงที่มีให้เลือกเหมาะกับงานหลากหลายแบบไม่ว่าจะเป็นระบบขนาดเล็กหรือขนาดใหญ่และการควบคุมนั้นสามารถทำได้ทั้งแบบมือ manual และอัตโนมัติ automatic

การแบ่งประเภทเครื่องสูบน้ำดับเพลิงตามการติดตั้งจะมีด้วยกัน 2 ประเภทคือ แบบแนวนอน (horizontal) และแนวตั้ง (vertical type)

ซึ่งการเลือกลักษณะตามการติดตั้งนั้นจะต้องคำนึงถึงระดับน้ำเริ่มต้นที่ใช้เครื่องสูบน้ำดับเพลิงดูดและจ่ายออกไปยังระบบท่อดับเพลิงส่วนประเภทของระบบต้นกำลังของเครื่องสูบน้ำดับเพลิงมี 2 ประเภทคือแบบเครื่องยนต์ดีเซล Engine และ แบบไฟฟ้า Electric โดยระบบทั้งสองประเภทสามารถใช้กับเครื่องสูบน้ำดับเพลิงทั้งสองแบบ

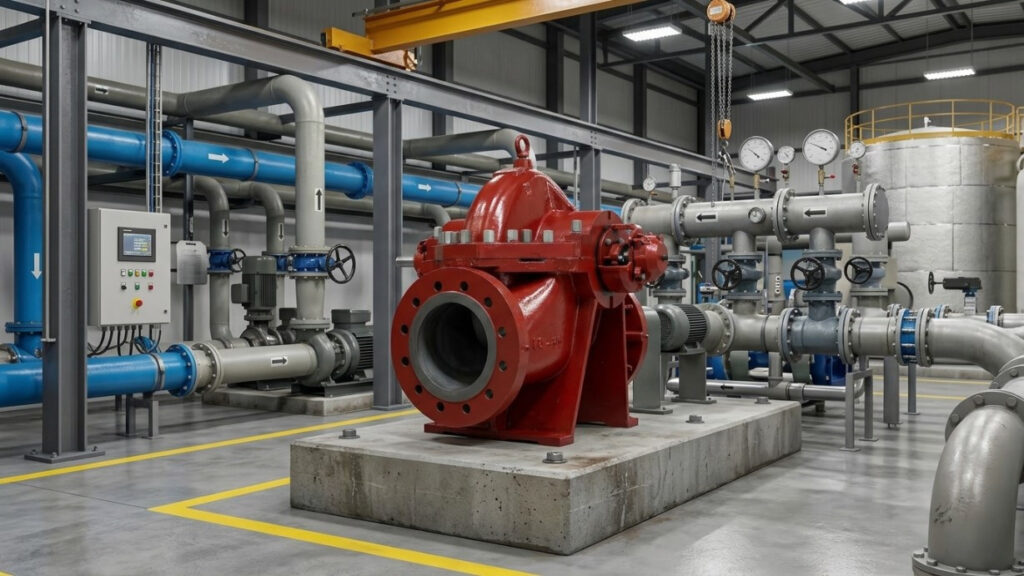

เครื่องสูบน้ำดับเพลิงแบบแนวนอน Horizontal

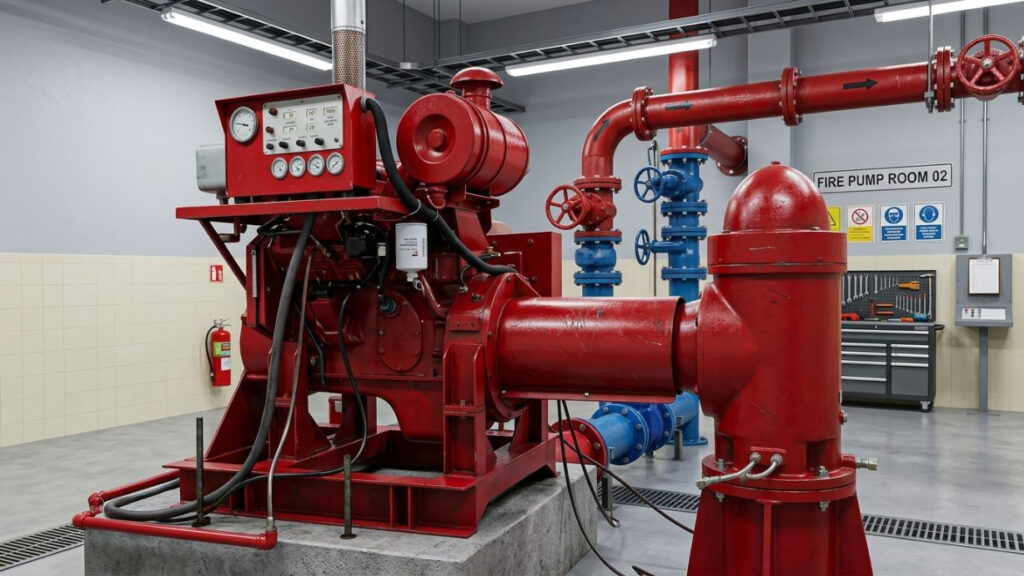

เครื่องสูบน้ำดับเพลิงแบบแนวตั้ง Vertical turbine

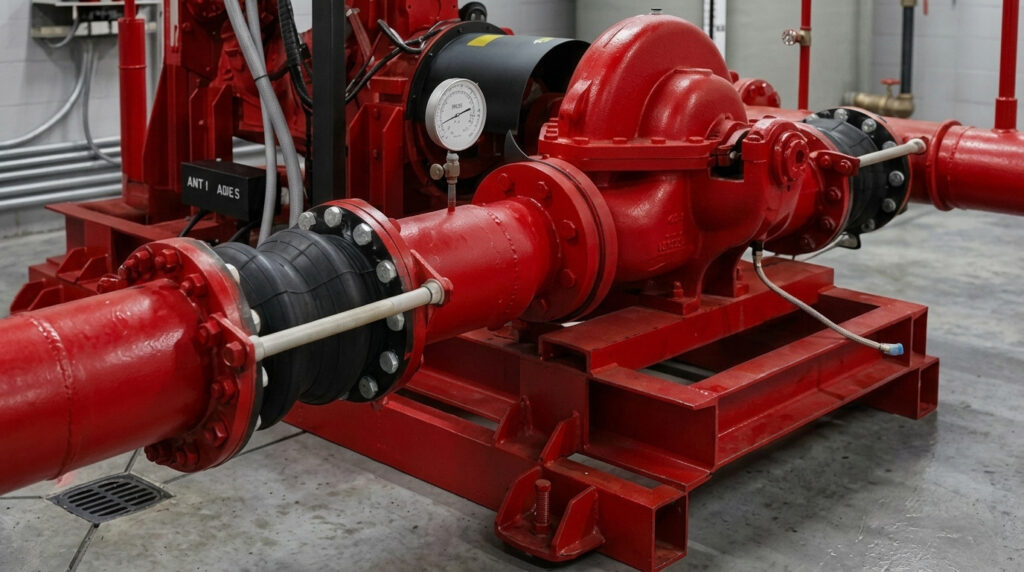

การเลือกประเภทเครื่องสูบน้ำดับเพลิง ในการเลือกเครื่องสูบน้ำดับเพลิงแบบแนวนอนนั้น ระดับของแหล่งน้ำดับเพลิงจะต้องมีระดับสูงกว่าระดับน้ำท่อดูดของเครื่องสูบน้ำดับเพลิง โดยเครื่องสูบน้ำดับเพลิงแบบนอน จะมีลักษณะ แบบ Horizontal split case

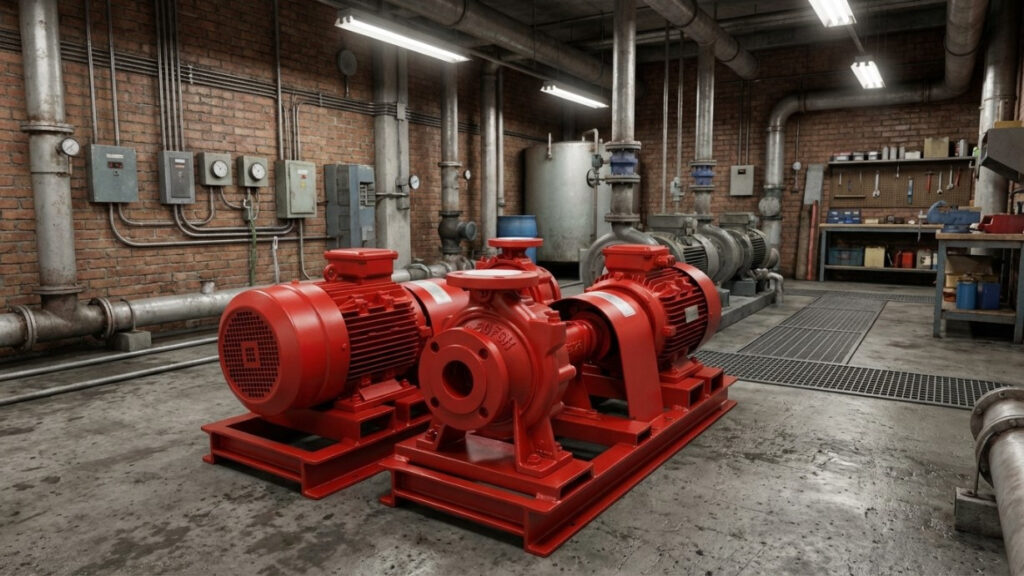

เครื่องสูบน้ำดับเพลิงแบบหอยโข่ง End suction จะเลือกใช้กับความต้องการปริมาณน้ำดับเพลิงที่ไม่เกิน 750 แกลลอนต่อนาที (GPM) ในกรณีที่มีความต้องการปริมาณน้ำดับเพลิงสูงมากกว่า 750 แกลอนต่อนาที ควรเลือกใช้เครื่องสูบน้ำดับเพลิงในรูปแบบอื่น

การติดตั้งเครื่องสูบน้ำดับเพลิงแบบแนวตั้ง - Turbine pump

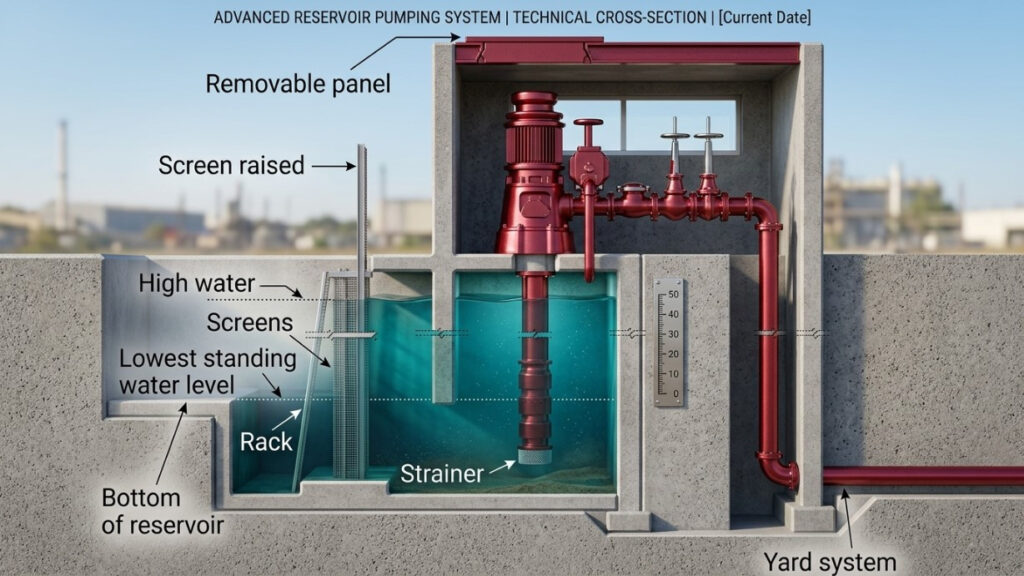

ในกรณีที่แหล่งน้ำดับเพลิงมีระดับน้ำ ต่ำกว่าระดับท่อดูดน้ำของเครื่องสูบน้ำดับเพลิง จะต้องเลือกเครื่องสูบน้ำดับเพลิงแบบแนวตั้ง (vertical turbine)  โดยการออกแบบและติดตั้งจะต้องมีการจัดสร้างตะแกรงกันขยะหรือเศษสิ่งของต่างๆ ที่จะเข้ามาในบ่อน้ำที่ใช้สำหรับการดูดน้ำของเครื่องสูบน้ำดับเพลิง รวมทั้งการติดตั้งตัวกรอง (strainer) ไว้ที่ปลายของท่อดูดเสมอ เครื่องสูบน้ำดับเพลิงรักษาแรงดันในระบบ (jocky pump) โดยปกติเป็นเครื่องสูบน้ำที่ใช้มอเตอร์ไฟฟ้าเป็นต้นกำลังหน้าที่ของเครื่องสูบน้ำดับเพลิงรักษาแรงดันนี้ คือ การเติมน้ำทดแทนน้ำส่วนที่อาจมีการรั่วซึมออกไปจากระบบท่อน้ำดับเพลิง โดยเครื่องจะทำงานโดยอัตโนมัติเมื่อแรงดันภายในระบบท่อน้ำดับเพลิงลดลงจากระดับที่กำหนดไว้ และเมื่อมีการเติมน้ำอยู่ในระดับแรงดันปกติแล้ว เครื่องสูบน้ำจะหยุดเองโดยอัตโนมัติ เช่นกัน ห้องเครื่องสูบน้ำดับเพลิงจะต้องมีเส้นทางการเข้าออกที่ปลอดภัยและสามารถเข้าได้โดยสะดวกตลอดเวลา ตำแหน่งของห้องควรจะอยู่ในพื้นที่ ที่มีการระบายอากาศได้ดี และไม่มีน้ำท่วมขัง ผนังห้องเครื่องสูบน้ำดับเพลิงจะต้องมีอัตราการทนไฟได้ไม่น้อยกว่า 2 ชั่วโมง

อุปกรณ์ประกอบของระบบเครื่องสูบน้ำดับเพลิงต้องเป็นอุปกรณ์ที่ออกแบบและผลิตเพื่อใช้กับเครื่องสูบน้ำดับเพลิงเท่านั้นโดยอุปกรณ์ต่างๆเหล่านี้จะต้องได้รับการรับรองการทดสอบตามมาตรฐานสากล

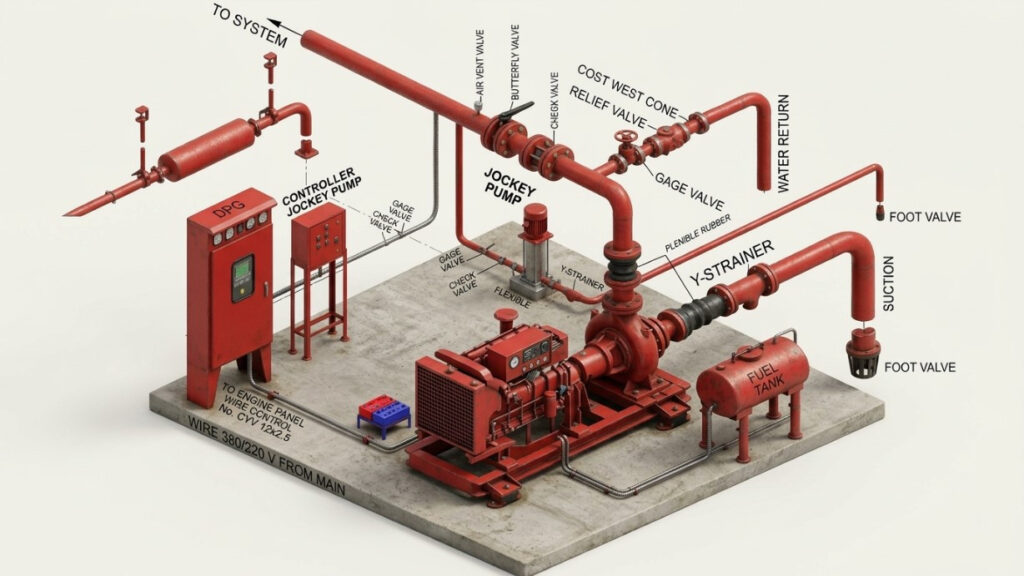

1.ตู้ควบคุม (ซ้าย)

• DFC (Diesel fire pump controller)
• Controller Jockey pump
• To Engine panel panel wire control no.CVV 8x1sqmm. & 3x2.5sqmm.
• Wire 220-240 V. from main supply

2. ท่อจ่ายน้ำและ Jockey pump (ด้านบน)

• To system
• Exhaust (ท่อไอเสีย)
• Air vent valve
• Butterfly valve
• Check valve
• Jockey pump
• Relief valve (วาล์วลดแรงดัน)
• Gate valve (วาล์วเกจวัดแรงดัน)
• Waste cone (ตาแมว)
• Flow meter (มาตรวัดอัตราการไหลของน้ำ)
• Water return (ท่อน้ำวนกลับลงถังพัก)

3. ท่อดูด (ด้านขวา)

• Foot valve (หัวกะโหลกดูดน้ำ)
• Suction (ท่อด้านดูด)
• Y-strainer (ตัวกรองผงรูปตัว Y)
• Flexible rubber(ข้อต่ออ่อนยาง)

4. อื่นๆ

• Fuel tank (ถังน้ำมันเชื้อเพลิง)

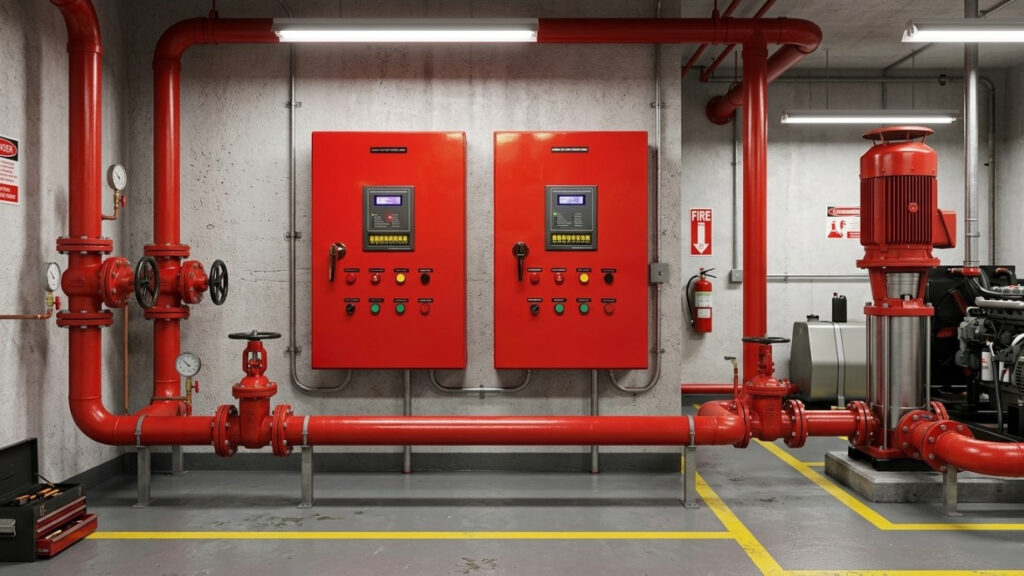

ตู้คอนโทรล-ตู้ควบคุม Engine fire pump controller
