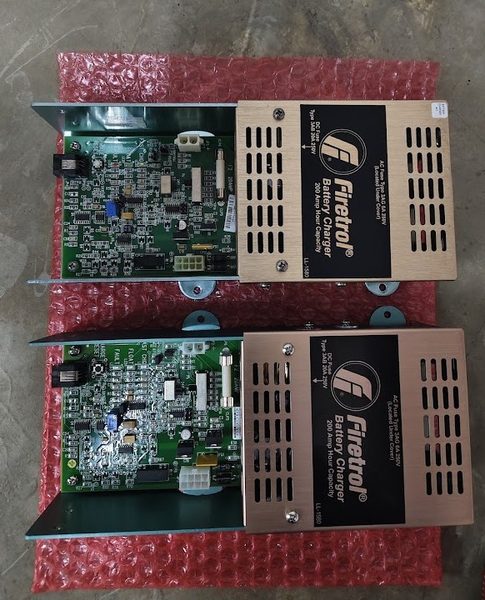

FIRETROL BATTERY CHARGER LL-1580
FOR FIRETROL MARK II [2]

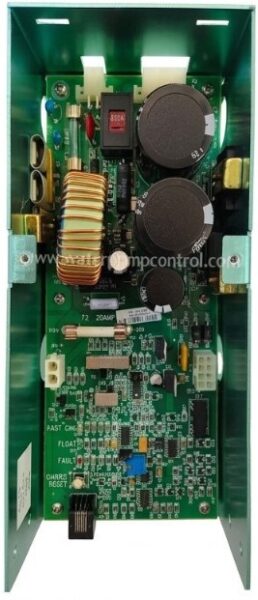

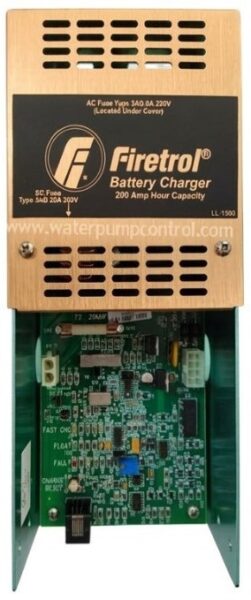

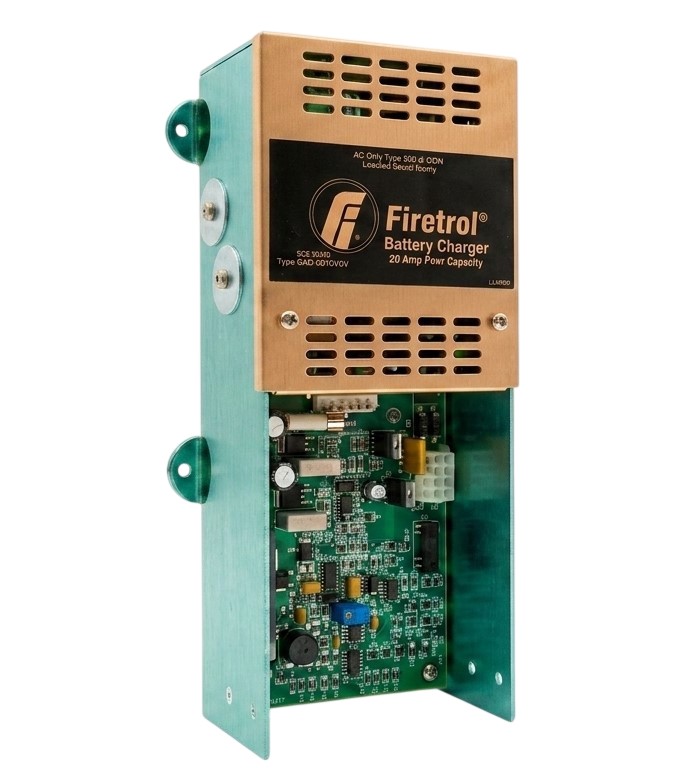

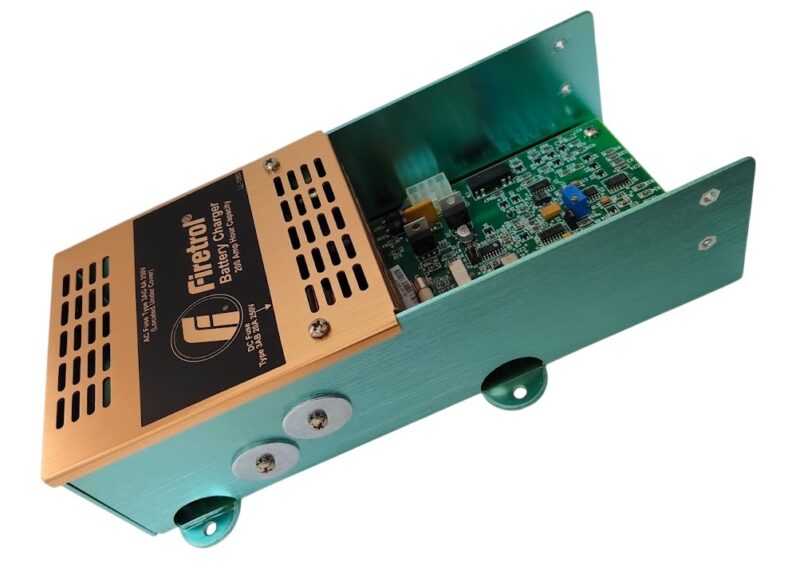

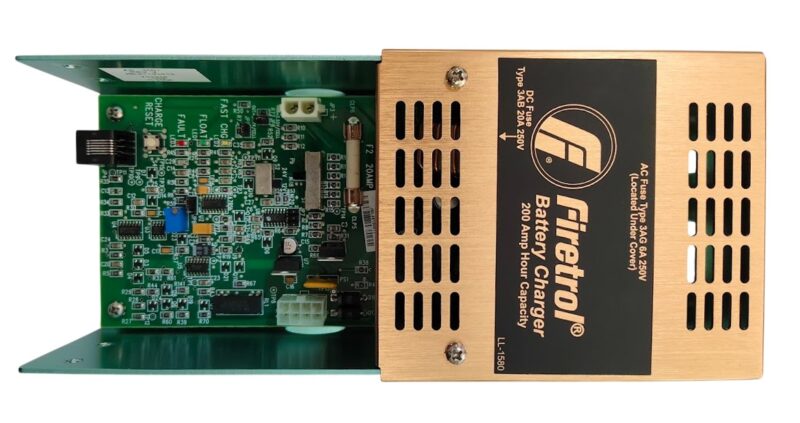

Firetrol® Battery Charger
AC Power Fuse Type 3AG 6A 250V
AC Power Voltage Selector 115V or 230V
DC Power Fuse Type 3AB 20A 250V
Battery Type Selector Lead Acid, Ni-Cad 9 -18 Cell or Ni-Cad 10 – 20 Cell
Fast Charge LED Float LED Fault LED Charge Reset Push-button
Battery Voltage Selector 12V or 24V

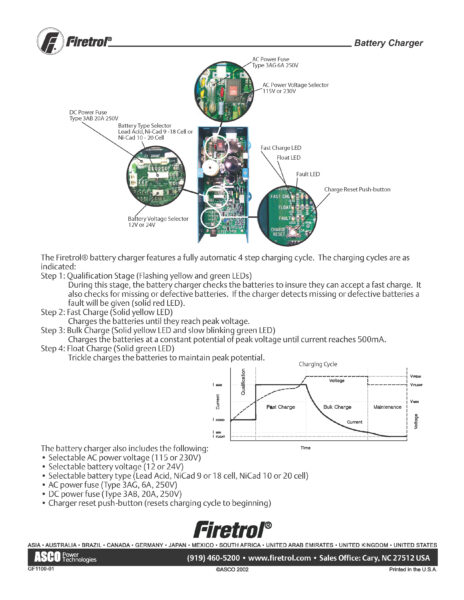

The Firetrol® battery charger features a fully automatic 4 step charging cycle. The charging cycles are as indicated
Step 1 Qualification Stage (Flashing yellow and green LEDs) During this stage, the battery charger checks the batteries to insure they can accept a fast charge. It also checks for missing or defective batteries. If the charger detects missing or defective batteries a fault will be given (solid red LED).
Step 2 Fast Charge (Solid yellow LED) Charges the batteries until they reach peak voltage.
Step 3 Bulk Charge (Solid yellow LED and slow blinking green LED) Charges the batteries at a constant potential of peak voltage until current reaches 500mA.
Step 4 Float Charge (Solid green LED) Trickle charges the batteries to maintain peak potential.
The battery charger also includes the following
- Charger reset push-button (resets charging cycle to beginning)
- Selectable AC power voltage (115 or 230V)
- Selectable battery voltage (12 or 24V)
- Selectable battery type (Lead Acid, NiCad 9 or 18 cell, NiCad 10 or 20 cell)
- AC power fuse (Type 3AG, 6A, 250V)
- DC power fuse (Type 3AB, 20A, 250V)

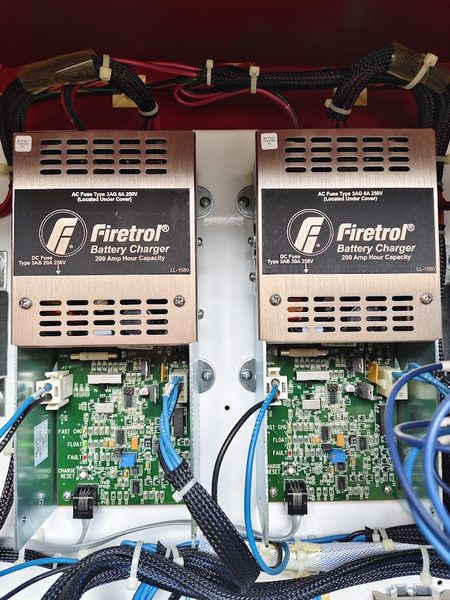

เครื่องชาร์จแบตเตอรี่อัตโนมัติแบบ 4 ขั้นตอน ที่ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมปั๊มดับเพลิงเครื่องยนต์ดีเซล (Diesel Engine Fire Pump Controllers) โดยทำหน้าที่รักษาแรงดันแบตเตอรี่ให้พร้อมใช้งานเสมอในสถานการณ์ฉุกเฉิน
คำแนะนำ
เมื่อติดตั้งเครื่องชาร์จแบตเตอรี่เพื่อใช้เป็นอะไหล่ทดแทน จำเป็นต้องตรวจสอบการตั้งค่าของเครื่องชาร์จให้ถูกต้องและปรับแต่งตามความเหมาะสม ดังนี้
1.สวิทช์แรงดันไฟฟ้าขาเข้า (AC Input) โวลต์
- 115V / 230V
2.สวิทช์แรงดันไฟฟ้าของแบตเตอรี่
- 12V / 24V
3.สวิทช์ประเภทของแบตเตอรี่
- Lead Acid (ตะกั่ว-กรด) – Pb
- Ni-Cad (9 หรือ 18 เซลล์) – Ni18
- Ni-Cad (10 หรือ 20 เซลล์) – Ni20
ข้อควรระวัง หากจ่ายไฟให้เครื่องชาร์จโดยที่ตั้งค่าไม่ถูกต้อง อาจทำให้ตัวเครื่องชาร์จและ/หรือแบตเตอรี่ได้รับความเสียหายได้
คุณสมบัติ
เครื่องชาร์จทำงานด้วยระบบอัตโนมัติเต็มรูปแบบ 4 ขั้นตอน (4-Step Charging Cycle)
- ขั้นตอนที่ 1 ขั้นตอนตรวจสอบคุณสมบัติ (Qualification stage) * (ไฟ LED สีเหลืองและเขียวกะพริบ) * เครื่องชาร์จจะตรวจสอบแบตเตอรี่เพื่อให้แน่ใจว่าสามารถรับการชาร์จแบบเร็ว (Fast Charge) ได้ รวมถึงตรวจเช็คว่ามีแบตเตอรี่ขาดหายหรือชำรุดหรือไม่ หากตรวจพบความผิดปกติ เครื่องจะแจ้งเตือน Fault (ไฟ LED สีแดงติดค้าง)
- ขั้นตอนที่ 2 การชาร์จแบบเร็ว (Fast Charge) * (ไฟ LED สีเหลืองติดค้าง) * ทำการชาร์จแบตเตอรี่จนกว่าระดับแรงดันจะถึงจุดสูงสุด (Peak Voltage)
- ขั้นตอนที่ 3 การชาร์จแบบบัลค์ (Bulk Charge) * (ไฟ LED สีเหลืองติดค้าง และสีเขียวกะพริบช้าๆ) * ชาร์จแบตเตอรี่ด้วยแรงดันไฟฟ้าสูงสุดคงที่ จนกระทั่งกระแสไฟฟ้าลดลงเหลือ 500mA
- ขั้นตอนที่ 4 การชาร์จแบบประคอง (Float charge) * (ไฟ LED สีเขียวติดค้าง) * เป็นการชาร์จแบบเติมทีละน้อย (Trickle charge) เพื่อรักษาแรงดันไฟฟ้าให้คงที่ในระดับสูงสุดตลอดเวลา
การทำงาน
- เลือกแรงดันไฟฟ้า AC ได้ (115 หรือ 230 V)
- เลือกแรงดันไฟฟ้าแบตเตอรี่ได้ (12 หรือ 24 V)
- เลือกประเภทแบตเตอรี่ได้ (Lead acid, NiCad 9 หรือ 18 เซลล์, NiCad 10 หรือ 20 เซลล์)
- ฟิวส์ไฟฟ้า AC (ชนิด 3AG, 6A, 250V)
- ฟิวส์ไฟฟ้า DC (ชนิด 3AB, 20A, 250V)
- ปุ่มกดรีเซ็ตเครื่องชาร์จ (Charger reset) สำหรับเริ่มรอบการชาร์จใหม่ตั้งแต่ต้น
