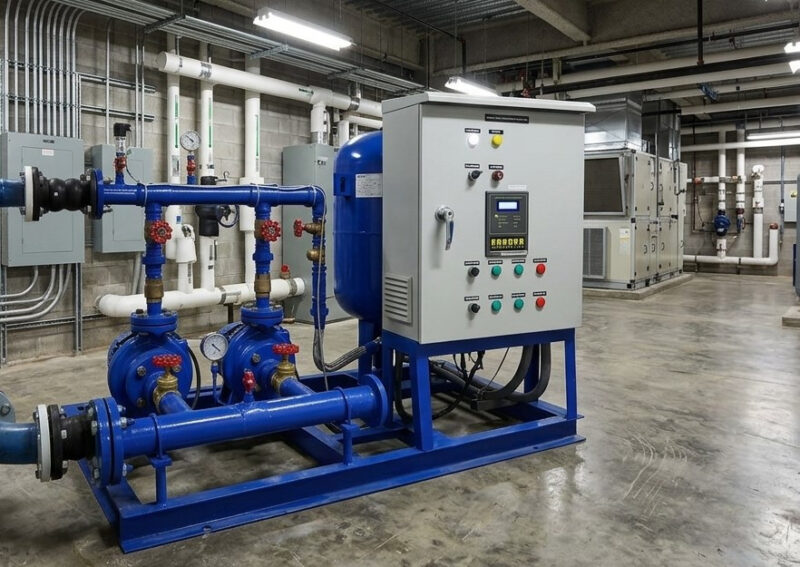

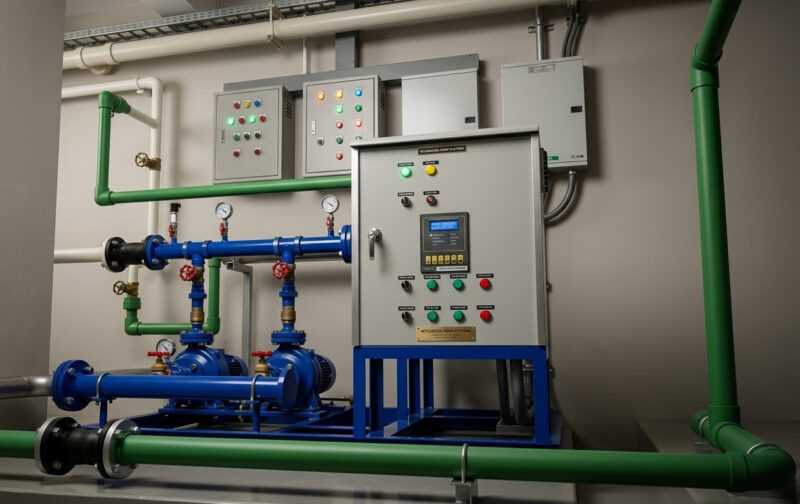

VARIABLE SPEED BOOSTER PUMP [VSD]
- Load : 2 pump standard & 3 pump request
- Supply : 220/380-415Volt/50Hz./3phase/4wire
- Output power :0.75kW-5.5kW
- Drive : inverter & direct on line
- Input : Pressure transmitter 4-20mA./0-10Vdc.
- Operate : alternate inverter/parallel direct on line
- Protection : low level cut off
- Phase Protection OV,UV,UB(request)
- On Panel : lamp status , selector switch man-off-Auto & adjust

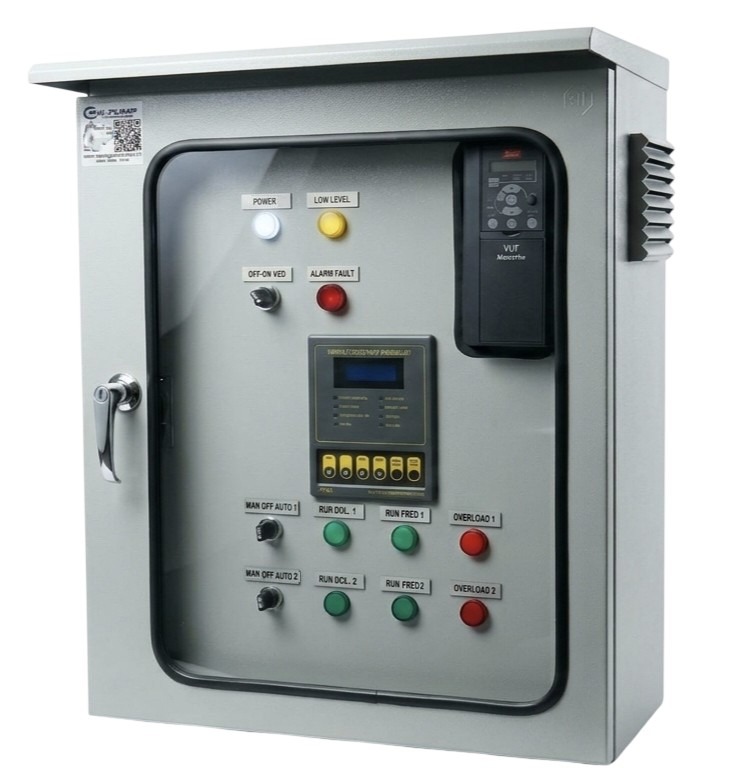

- Complete cabinate outdoor type With glass / none glass

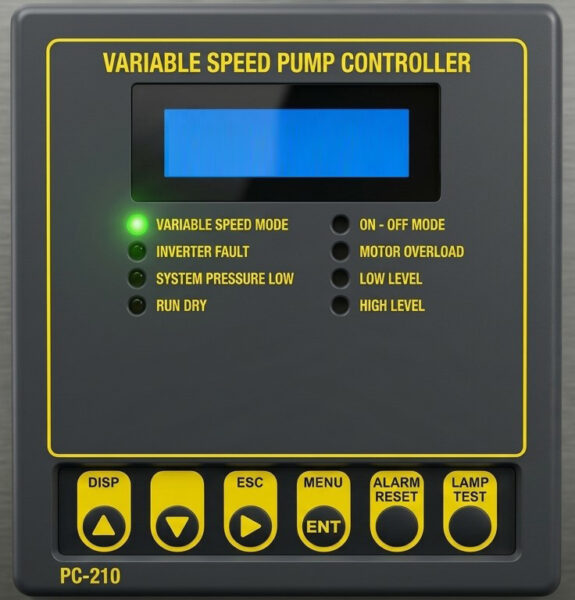

- Control : panel board display & adjust , setting
Detail of parameter
- setpoint : จุดแรงดันใช้งาน (stop) ค่าแรงดันเป็น bar
- minimum speed : จุดความถี่ต่ำสุดของอินเวอร์เตอร์ที่ต้องการ เป็นเปอร์เซ็น%
- turn on delay : ตัวหน่วงเวลาให้ปั๊มตัวช่วยเสริมเริ่มทำงาน ตั้งค่าเป็นวินาที (sec)
- turn off daley : ตัวหน่วงเวลาให้ปั๊มหยุดทำงานหลังจาก setpoint ตั้งค่าเป็นวินาที (sec)
- start up diff : ระยะห่างกับ setpoint เพื่อให้ปั๊มน้ำเริ่มการทำงาน ค่าแรงดันเป็น bar
- run time : ระยะเวลาหยุดเมื่อความดันคงที่จาก setpoint หน่วยเป็นนาที (min)
- stop timer : เมื่อความดันคงที่ setpoint แล้วต้องการให้ปั๊มตัวอื่นทำงานต่อ หน่วยเป็นนาที (min)
- transducer : ค่า span ของ pressure transmitter หน่วยเป็น (bar)
- delay on-off : ใช้งานในโหมดปิด VSD เมื่อความดันคงที่จาก setpoint หน่วยเป็นวินาที (sec)
- start on-off diff : ปิดโหมด VSD,ใช้งานโหมด on-off จุดต้องการให้ปั๊มเริ่มทำงาน (bar)
- stop on-off diff : ปิด VSD,ใชงานโหมด on-off จุดที่ต้องการให้ปั๊มหยุดการทำงาน (bar)
- low pressure : ค่าความดันแรงดันต่ำ หน่วยเป็น bar
- delay low pressure : หน่วงเวลาหยุดเมื่อตู้ควบคุมได้รับสัญญาณ low pressure หน่วยเป็น (sec)
- control off : หน่วงเวลาควบคุมการหยุดสั่งการ หลังจากปั๊มหยุดการทำงาน หน่วยเป็น (sec)-สถานะโชว์ Low pressure ที่หน้าจอ

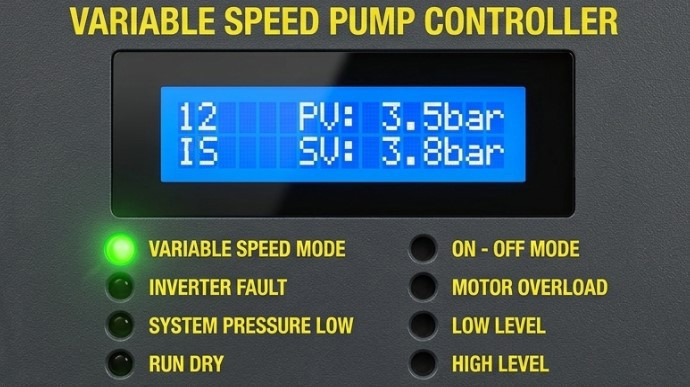

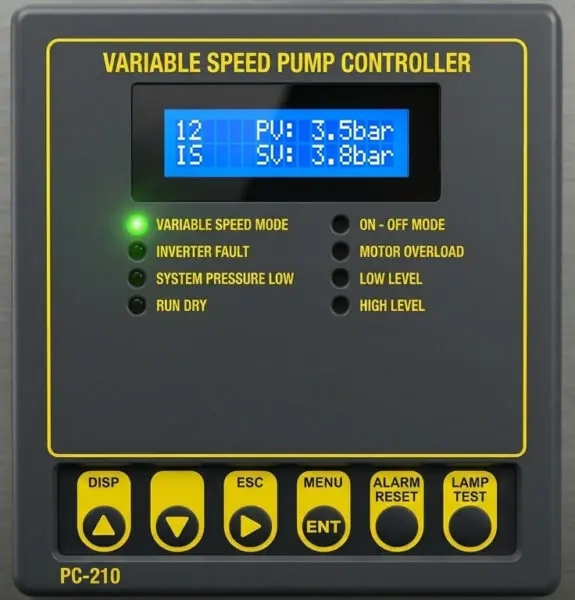

Default display
Status on display
PV : process value – bar [แสดงค่าแรงดันในระบบ]
SV : setpoint value – bar [ค่าแรงดันที่ปรับเซ็ทไว้]
12 : [1คือปั๊มน้ำตัวที่ 1] – [2คือปั๊มน้ำตัวที่2]
I : ใช้งานผ่านอินเวอร์เตอร์ VSD
S : ปั๊มหยุดทำงาน [stop]
X : Selctor switch [Off pump]
