Booster Pump Control – ระบบรักษาแรงดันคงที่

หลักการทำงานของระบบบูสเตอร์ปั๊ม-Booster Pump

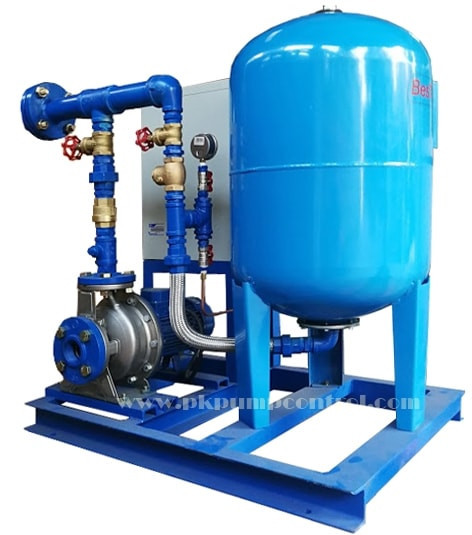

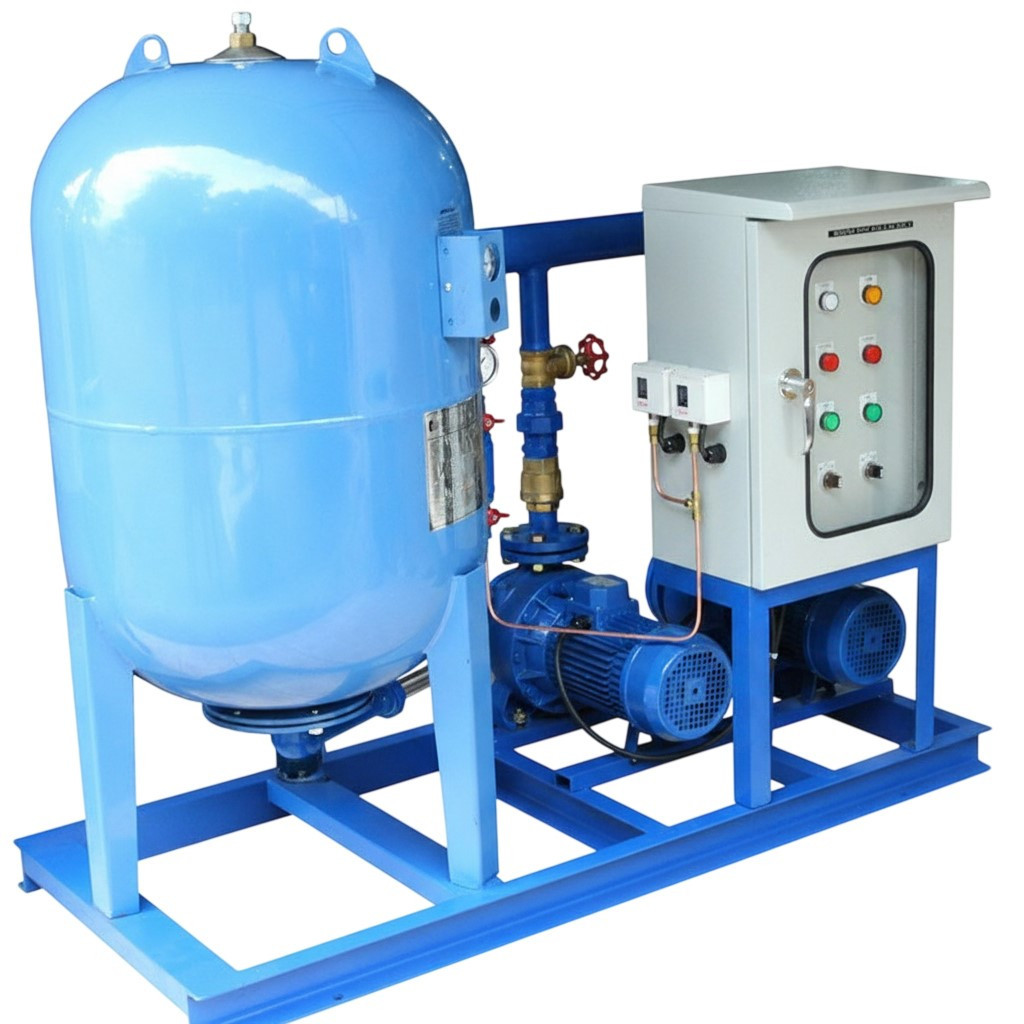

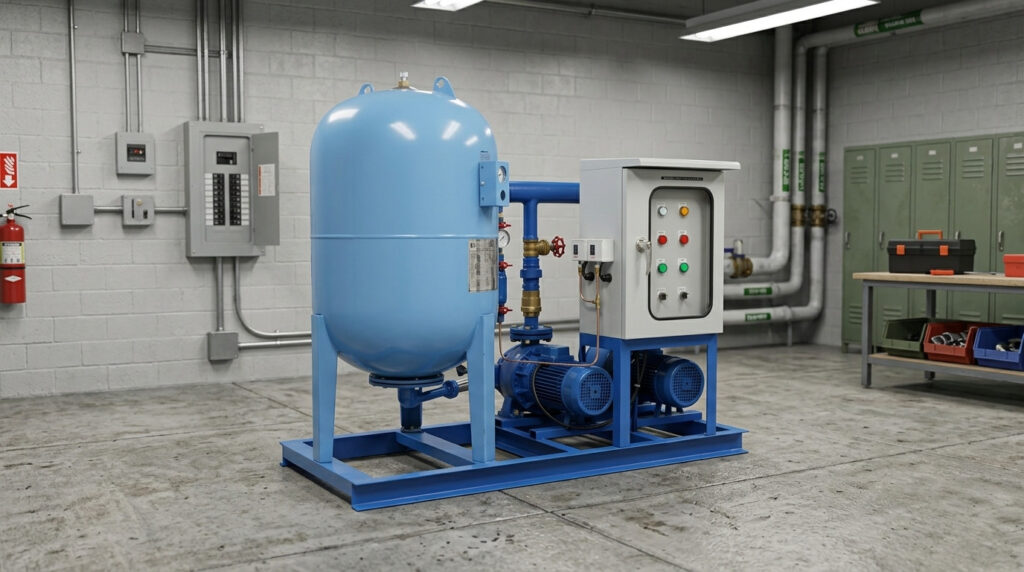

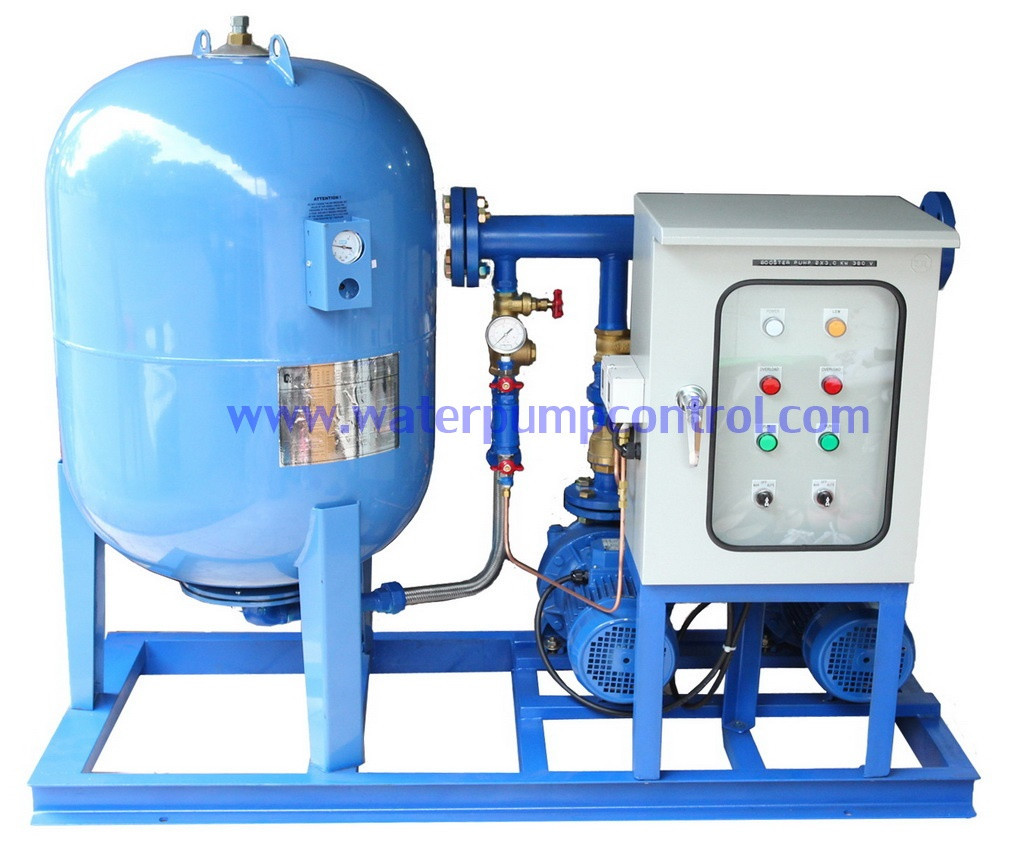

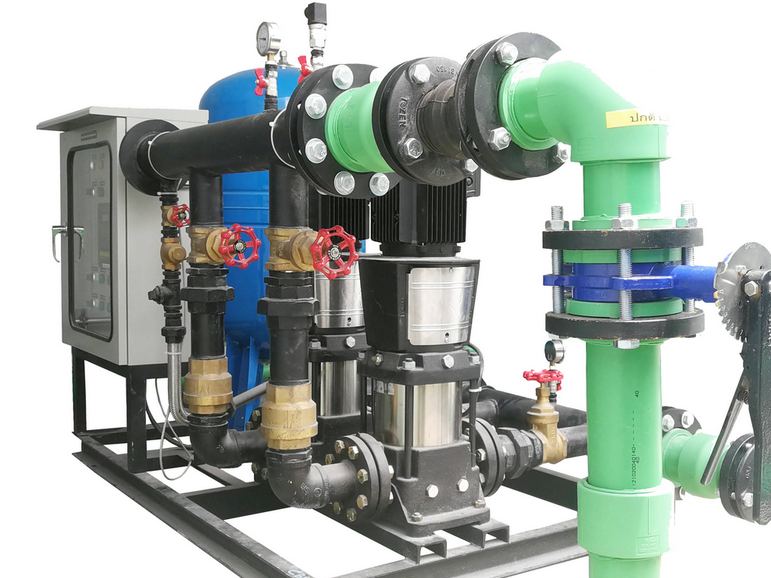

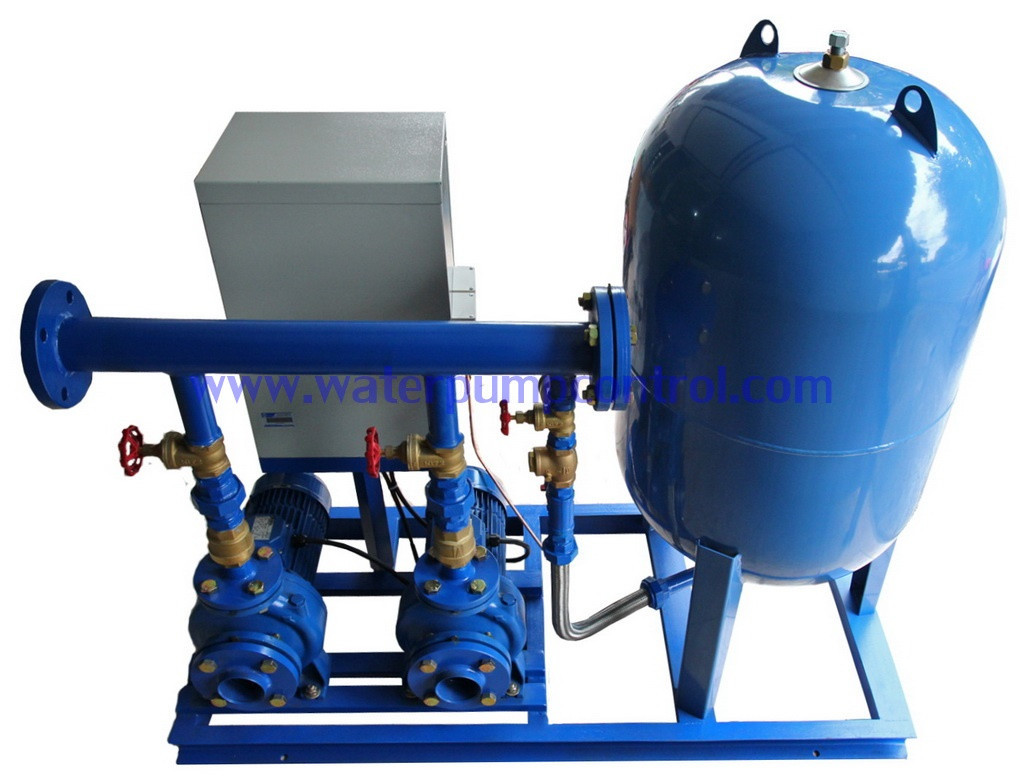

คือ การรักษาแรงดันระดับภายในระบบท่อ [แบบปิด] ให้มีความคงที่สม่ำเสมอ โดยอาศัยการทำงานของสวิทย์แรงดัน [pressure switch] เช่น Danfoss : KP1,KP35 ซึ่งเป็นอุปกรณ์ ตัวสั่งการทำงาน และหยุดการทำงาน Package  booster pump ที่นิยมใช้ประกอบกัน จะใช้ปั๊มสูบน้ำจำนวนสองตัว ให้ทำงานสลับกันตามรอบ และเสริมช่วยอีกหนึ่งตัว เมื่อแรงดันในระบบต่ำกว่าปกติที่ได้ปรับตั้งไว้ให้ สามารถเดินพร้อมกันได้ด้วย [alternate-parallel] บูสเตอร์ปั๊มบางสถานที่จะใช้ปั๊มน้ำถึงสามตัวเลยก็มี หลักการทำงานก็จะให้ปั๊มสูบน้ำทั้ง 3ตัว เดินเรียงกันไป

ตามรอบการทำงาน [sequence] ในแรงดันสถานะเปิด-ปิดตามปกติ แต่ถ้าหากแรงดันตกมากในระดับหนึ่ง ก็จะสั่งงานให้ปั๊มสูบน้ำเดินสองตัว หากแรงดันยังไม่พอจริงๆ วงจรในระบบ จะสั่งให้ปั๊มสูบน้ำทำงานทั้งสามตัว ตู้คอนโทรลควบคุมการทำงานของชุดครื่องสูบน้ำ ควรมีระบบป้องกันการเดินตัวเปล่าของปั๊มสูบน้ำด้วย ส่วนใหญ่การออกแบบ นิยมใช้ floatless relay ร่วมกับก้านอิเล็คโตรดไปวัดระดับน้ำจากบ่อทางดูด มาตัดระบบเมื่อระดับน้อยกว่าจุดที่ตั้งไว้

เพราะถ้าหากไม่มีระบบป้องกันการเดินตัวเปล่าของปั๊มน้ำ ถ้าระดับน้ำต่ำกว่าฟุตวาล์วหรือท่อทางดูด เมื่อปั๊มสูบน้ำมีการใช้งาน ตัวเครื่องจะเดินตัวเปล่า ปั๊มน้ำจะร้อน และมีเสียงดังทำแรงดันไม่ได้ จากนั้นจะทำให้ชุดแม็คคานิคอลซีลของเครื่องสูบน้ำเกิดความเสียหายได้

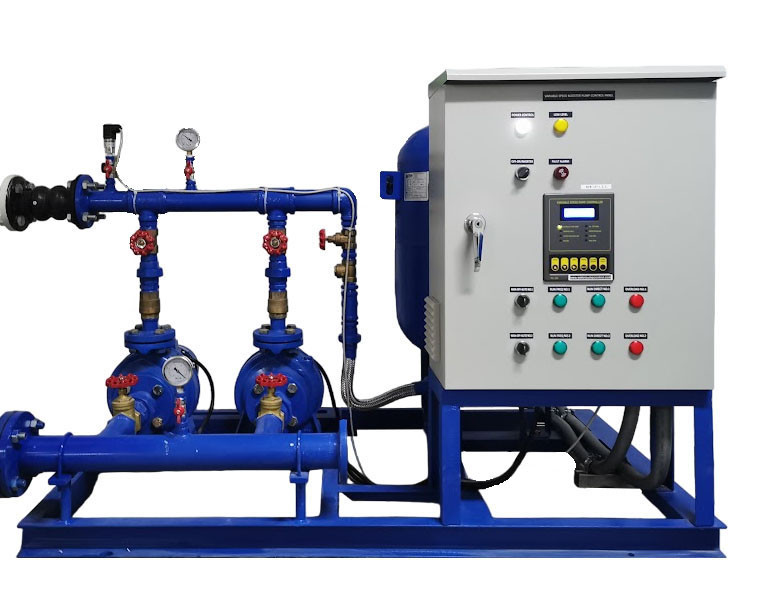

ส่วนการควบคุมแบบ variable speed drive หรือเรียกสั้นๆว่า VSD จะใช้ Pressure transmitter เป็นตัวสั่งงานสัญญาณแบบอนาล็อก เช่น Danfoss,Trafag เอาพุทเป็นแบบ 0-10VDC,0-5VDC หรือ 4-20mA.โดยใช้อินเวอร์เตอร์ [inverter] เป็นอุปกรณ์ในการจ่ายไฟให้กับตัวเครื่องสูบน้ำ ควบคุมความเร็วรอบให้เหมาะสมกับระบบผันแปรตามการใช้น้ำจากปลายทาง

คุณประโยชน์ที่จะได้รับเมื่อใช้ระบบแบบ variable speed [VSD,VFD] ตัวเครื่องสูบน้ำจะมีความนิ่มนวล ไม่กระตุกกระชาก ไม่ว่าตอนเริ่มหรือหยุดใช้งาน ช่วยยืดอายุการซ่อมบำรุงและอายุการใช้งานของตัวปั๊มสูบน้ำ ในระบบบูสเตอร์ปั๊ม จำเป็นที่จะต้องใช้ถังแรงดันแบบมีไส้ยาง [pressure tank] ประกอบร่วมด้วยเพื่อลดภาระการทำงานของเครื่องสูบน้ำให้มีระยะห่างหรือช่วงพักของเครื่องสูบน้ำ อีกทั้งน้ำที่จ่ายให้ระบบจะมีความสมูทสมดุลมากขึ้น

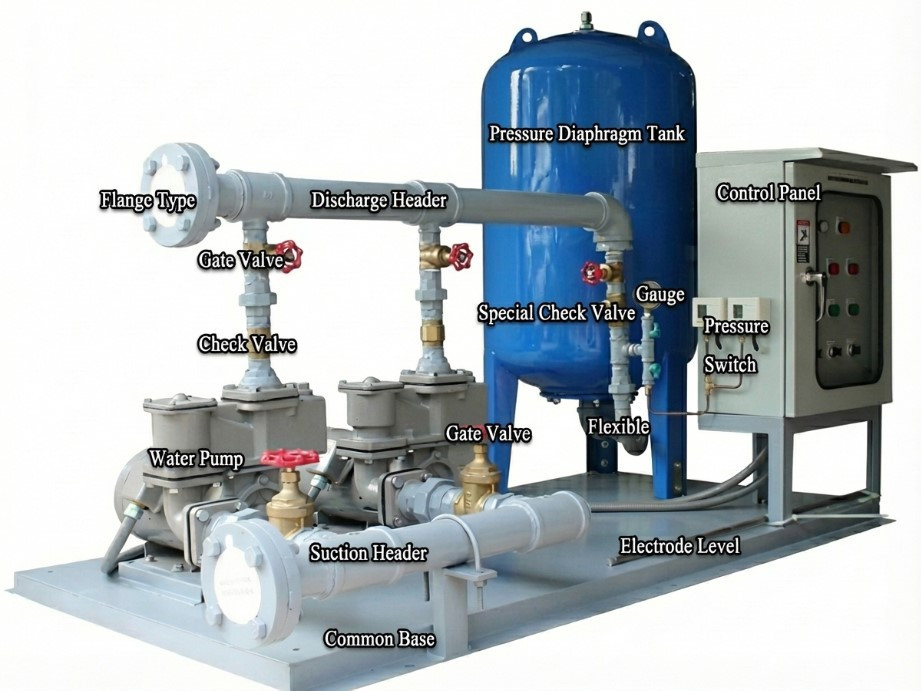

ส่วนประกอบหลักของระบบปั๊มน้ำแบบเพิ่มแรงดัน [Booster Pump System]

• Water pump [ปั๊มน้ำ] อุปกรณ์หลักสำหรับทำหน้าที่สูบและส่งน้ำ
• Pressure diaphragm Tank [ถังแรงดันไดอะแฟรม] ทำหน้าที่รักษาแรงดันในระบบให้คงที่และช่วยลดความถี่ในการทำงานของปั๊ม
• Control panel [ตู้ควบคุม]: ศูนย์กลางการควบคุมการทำงานของระบบไฟฟ้าและปั๊มน้ำ
• Pressure switch [สวิตช์แรงดัน] อุปกรณ์ตรวจวัดแรงดันเพื่อสั่งให้ปั๊มเริ่มหรือหยุดทำงานตามช่วงแรงดันที่กำหนด
• Electrode level [ระดับน้ำแบบแท่งอิเล็กโทรด] ใช้สำหรับตรวจวัดระดับน้ำในถังพักเพื่อป้องกันปั๊มทำงานในขณะที่ไม่มีน้ำ (Dry run protection / Low level cutoff)
• Suction header [ท่อรวมทางด้านดูด] ท่อที่รวบรวมน้ำจากแหล่งจ่ายเข้าสู่ปั๊มแต่ละตัว
• Discharge header [ท่อรวมทางด้านจ่าย] ท่อที่รวบรวมน้ำจากปั๊มแต่ละตัวเพื่อส่งออกไปยังจุดใช้งาน
• Gate valve [วาล์วประตูน้ำ] ใช้สำหรับเปิด-ปิดทางเดินน้ำเพื่อการบำรุงรักษา
• Check valve [เช็ควาล์ว] ป้องกันน้ำไหลย้อนกลับเข้าสู่ตัวปั๊ม
• Special check valve เช็ควาล์วชนิดพิเศษที่ติดตั้งร่วมกับถังแรงดัน
• Gauge [เกจวัดแรงดัน] อุปกรณ์แสดงค่าแรงดันภายในระบบ
• Flexible [ข้อต่ออ่อน] ช่วยลดแรงสั่นสะเทือนระหว่างอุปกรณ์
• Flange type [หน้าแปลน] จุดเชื่อมต่อเพื่อเข้าระบบท่อภายในอาคารใช้งาน
• Common base [ฐานรองรับ] โครงเหล็กสำหรับยึดอุปกรณ์ทุกชิ้นให้อยู่บนแท่นเดียวกัน
