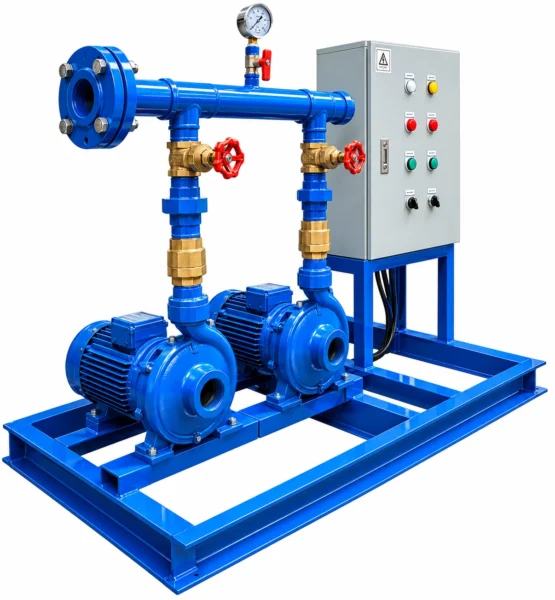

Transfer Pump Set หัวใจของการเติมน้ำอาคารสูง แบบสลับและเดินคู่

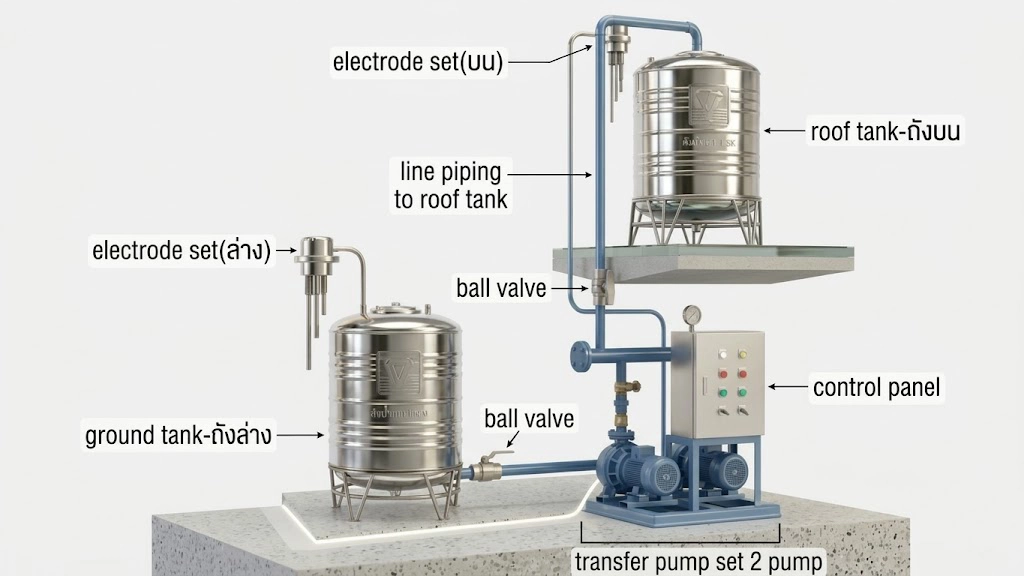

Transfer Pump Set (ระบบปั๊มส่งน้ำ) ซึ่งทำหน้าที่เติมน้ำจากถังพักน้ำใต้ดิน (Ground Tank) ขึ้นไปเก็บไว้บนถังพักน้ำดาดฟ้า (Roof Tank) เพื่อให้อาคารมีน้ำสำรองพร้อมใช้งานตลอดเวลา
และการส่งน้ำขึ้นที่สูงในปริมาณมากอย่างมั่นคงนั้น “ระบบสลับและเดินคู่” (Alternating & Parallel Operation) คือกลไกการควบคุมที่ตอบโจทย์และปลอดภัยที่สุด
Transfer Pump Set คืออะไร? และต่างจาก Booster Pump อย่างไร?
ข้อแตกต่างที่ชัดเจนที่สุดคือ เงื่อนไขในการสั่งสตาร์ทปั๊ม
- Booster Pump ทำงานโดย “แรงดันในท่อ” (ตัด-ต่อเมื่อแรงดันตกหรือถึงเกณฑ์)
- Transfer Pump ทำงานโดย “ระดับน้ำในถังพัก” เป็นหลัก โดยใช้สวิตช์ลูกลอย (Float Switch) หรือเซนเซอร์วัดระดับน้ำ (Electrode Level Control) ที่ติดตั้งไว้ในถังพักน้ำดาดฟ้าและถังใต้ดินเป็นตัวสั่งการ
เมื่อน้ำบนดาดฟ้าถูกใช้งานจนลดระดับลงถึงจุดที่กำหนด (Low Level) ตู้คอนโทรลจะสั่งให้ Transfer Pump ทำงานเพื่อสูบน้ำขึ้นไปเติมจนเต็ม (High Level) แล้วจึงตัดการทำงาน
รูปแบบการทำงานแบบ “สลับและเดินคู่” ในระบบ Transfer Pump
โดยทั่วไประบบ Transfer Pump จะนิยมใช้ปั๊มน้ำ 2 ตัว (Pump A และ Pump B) มาร่วมกันดูแลการเติมน้ำ โดยแบ่งกลไกการสั่งการผ่านตู้คอนโทรลออกเป็น 2 สเต็ป
1. การทำงานแบบสลับ (Alternating Operation)
เพื่อเฉลี่ยชั่วโมงการทำงาน (Running Hours) ไม่ให้ปั๊มตัวใดตัวหนึ่งสึกหรอหรือร้อนจัดจนมอเตอร์ไหม้ ระบบจะสลับคิวกันทำงานในแต่ละรอบการเติมน้ำ
- รอบที่ 1 น้ำดาดฟ้าลดลง – ตู้คอนโทรลสั่ง Pump A ทำงานจนน้ำเต็มถัง – ปั๊มหยุด
- รอบที่ 2 น้ำดาดฟ้าลดลงอีกครั้ง – ตู้คอนโทรลสั่ง Pump B ทำงานแทนจนน้ำเต็มถัง – ปั๊มหยุด
- ระบบจะวนสลับ (A – B – A – B) ไปเรื่อยๆ ช่วยให้ลูกปืน ซีลกันน้ำ และมอเตอร์ของทั้งสองตัวมีอายุการใช้งานที่ยาวนานขึ้น
2. การทำงานแบบเดินคู่ (Parallel Operation)
ในระบบ Transfer Pump การเดินคู่มักจะเกิดขึ้นจาก 2 สถานการณ์หลักๆ คือ ช่วงเวลาที่มีการใช้น้ำมหาศาล (Peak Load) จนปั๊มตัวเดียวเติมน้ำขึ้นไปไม่ทันระดับที่ลดลง หรือ กรณีที่ระบบต้องการความเร็วในการเติมน้ำเป็นพิเศษ
- สมมติว่า Pump A กำลังทำงานเพื่อเติมน้ำอยู่ แต่น้ำด้านบนถูกเปิดใช้หนาแน่นมากจนระดับน้ำยังคงลดต่ำลงไปอีกจนถึงจุดวิกฤตขั้นที่สอง (Roof Tank Low Level)
- ตู้ควบคุมจะประมวลผลว่า “ปั๊มตัวเดียวเอาไม่อยู่” และจะ สั่งให้ Pump B สตาร์ทขึ้นมาช่วยเดินคู่ขนานกันทันที
- ปั๊มทั้งสองตัวจะช่วยกันรีดอัตราการไหล (Flow Rate) เพื่อดันน้ำขึ้นสู่ดาดฟ้าให้เร็วที่สุด จนกระทั่งระดับน้ำพ้นขีดอันตรายหรือเต็มถัง ระบบจึงจะหยุดทำงาน
ส่วนประกอบสำคัญในระบบ Transfer Pump Set
- ตู้ควบคุมไฟฟ้า (Control Panel) ทำหน้าที่รับสัญญาณจากลูกลอยหรือก้านอิเล็กโทรด เพื่อประมวลผลในการสลับและสั่งเดินคู่ พร้อมระบบป้องกันมอเตอร์เสียหาย (Overload Protection)
- ชุดวาล์วควบคุม (Check Valve & Gate Valve) มีความสำคัญมากในระบบส่งน้ำขึ้นที่สูง เพื่อป้องกันแรงกระแทกของน้ำขากลับเมื่อปั๊มหยุดทำงาน (Water Hammer) ซึ่งอาจทำให้ใบพัดหรือท่อแตกได้
- ระบบป้องกันน้ำแห้ง (Dry Run Protection) เซนเซอร์ที่ถังพักน้ำใต้ดินจะคอยเช็กว่า ถ้าน้ำในถังใต้ดินหมดหรือแห้ง ระบบจะไม่ยอมให้ Transfer Pump สตาร์ทเด็ดขาด เพื่อป้องกันไม่ให้ปั๊มรันเปล่าจนเกิดความร้อนสะสมและพังเสียหาย
ข้อดีของการใช้ระบบสลับและเดินคู่สำหรับ Transfer Pump
- รับประกันว่าน้ำจะไม่ขาดตึก (Zero Downtime) หากปั๊มตัวหนึ่งชำรุดหรือถอดไปซ่อมบำรุง อีกตัวยังสามารถรองรับการเติมน้ำแทนได้ 100% อาคารจึงมีน้ำใช้ต่อเนื่อง
- บริหารจัดการพลังงานได้ดี ไม่จำเป็นต้องใช้ปั๊มตัวใหญ่ยักษ์เพียงตัวเดียวให้เปลืองไฟตอนสตาร์ท แต่ใช้ปั๊มขนาดกลาง 2 ตัวที่ช่วยกันทำงานยืดหยุ่นตามปริมาณการใช้น้ำจริง
- ความปลอดภัยของระบบท่อ การใช้ปั๊มเดินคู่ในเวลาที่จำเป็น ช่วยลดความดันกระชากในเส้นท่อส่งน้ำ (Riser Pipe) เมื่อเทียบกับการใช้ปั๊มขนาดใหญ่ตัวเดียวรันตลอดเวลา
สรุป
ระบบ Booster Pump คือชุดกระจายแรงดันน้ำให้ในห้องพัก Transfer Pump Set แบบสลับและเดินคู่ ก็คือชุดปั๊มที่คอยเติมเต็มรากฐานของระบบน้ำทั้งหมด การออกแบบตู้คอนโทรลให้สลับการทำงานอย่างแม่นยำ และมีฟังก์ชันเดินคู่อย่างมีประสิทธิภาพ จึงเป็นหัวใจสำคัญที่วิสวกรรมอาคารขาดไม่ได้ครับ

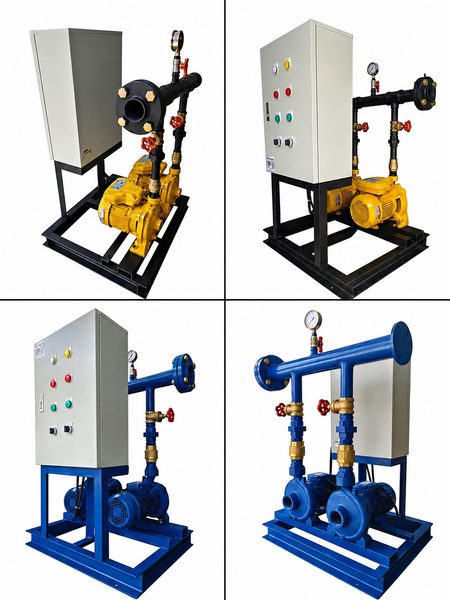

ระบบปั๊มน้ำ TRANSFER ที่นิยมใช้กันอยู่ในปัจจุบัน จะใช้ปั๊มสูบน้ำจำนวน 2 ตัว นำมาขนานกัน มีรูปแบบการทำงานดังนี้
Transfer 2 pump Level 3×3 operate : alternate [สลับการทำงานของปั๊มน้ำ]
Transfer 2 pump Level 3×4 operate : alternate-parallel [สลับหนึ่งปั๊ม และเสริมช่วยสองปั๊มทำงาน]
Transfer 2 pump Level 4×5 operate : alternate-parallel with alarm Low-High [สลับหนึ่งปั๊ม และเสริมช่วยสองปั๊มทำงาน] แต่จะมีรูปแบบเพิ่มขึ้น เป็นการแจ้งเตือนสำระดับน้ำทั้งบ่อด้านล่างและบ่อด้านบน หากน้ำน้อยหรือน้ำล้นจะมีการแจ้งเตือนของตู้ควบคุมเพิ่มเข้ามา
