Transfer Pump Control (Cold Water Pump)

Transfer Pump Control SET / Cold Water Pump
ระบบคอนโทรลควบคุมน้ำดี

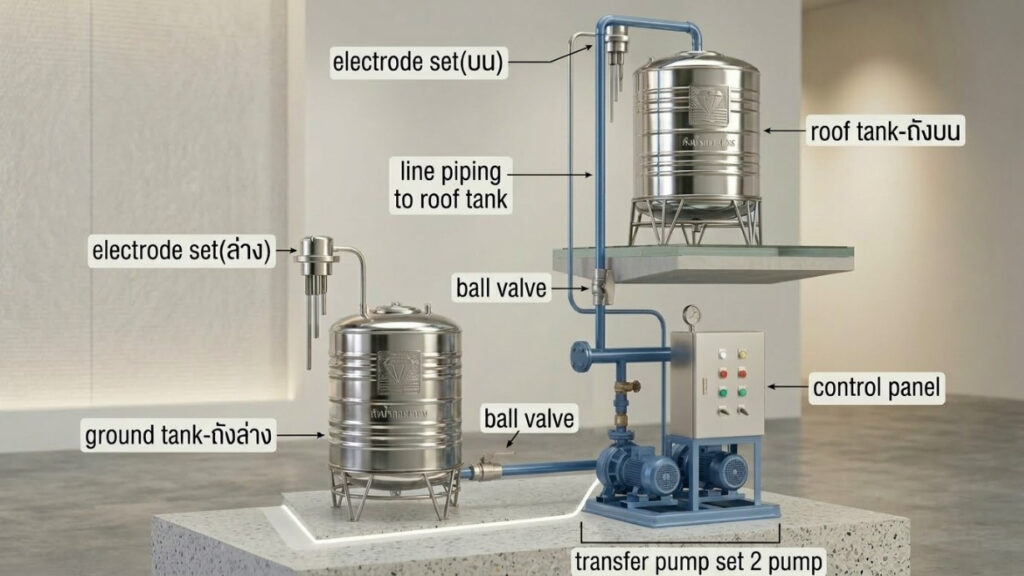

ระบบ Transfer pump คือ การดูด-ส่งน้ำจากต้นทางไปยังปลายทาง หรือจากบ่อด้านล่างส่งไปบ่อด้านบน นิยมใช้กันมากในอาพาร์ทเม้นท์ แมนชั่น อาคารตึกสูง คอนโดมิเนียม ฯลฯ แต่ถ้าใช้ในในราบก็คือการส่งน้ำจากบ่อนึ่งไปยังอีกบ่อนึ่ง ก็เป็นการควบคุมในลักษณะเดียวกัน บางแห่งมักจะเรียกชื่อว่า Cold water pump  control ก็คือการควบคุมแบบเดียวกัน

หลักการทำงานของระบบควบคุม จะอาศัยความต่างของระดับน้ำ [Level] ทั้งบ่อด้านล่างและบ่อบน นำมาควบคุมการทำงานโดยใช้ก้านอิเล็คโทรด [electrode] ซึ่งรับสัญญาณโดย floatless level relay หรือ board controller ก็สามารถใช้ลูกลอย [Floats switch] แทนการควบคุมด้วยก้านอิเล็คโทรดก็ได้ ถ้าน้ำที่ใช้ไม่สะอาดพอ แต่ความทนทานของลูกลอย จะมีน้อยกว่าก้านอิเล็คโตรด

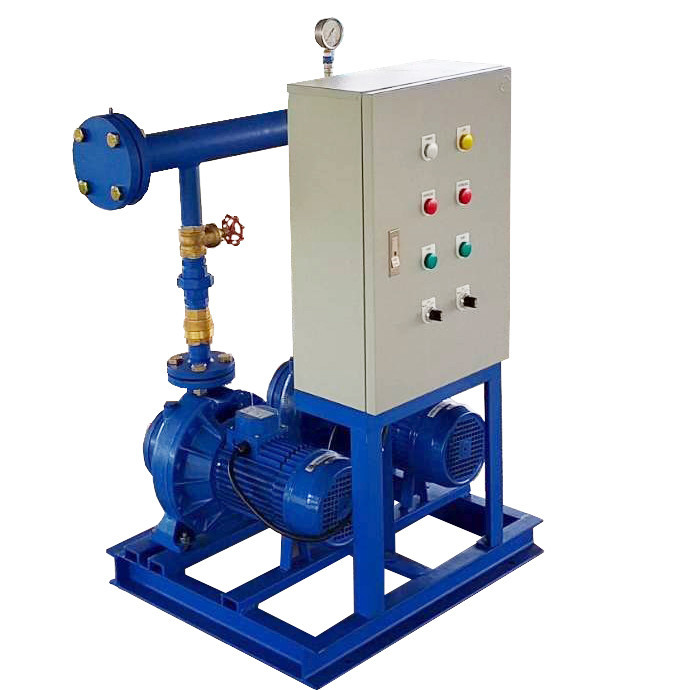

ระบบปั๊มน้ำ Transfer ที่นิยมใช้กันอยู่ในปัจจุบัน จะใช้ปั๊มสูบน้ำจำนวน 2 ตัว นำมาขนานกัน มีรูปแบบการทำงานดังนี้

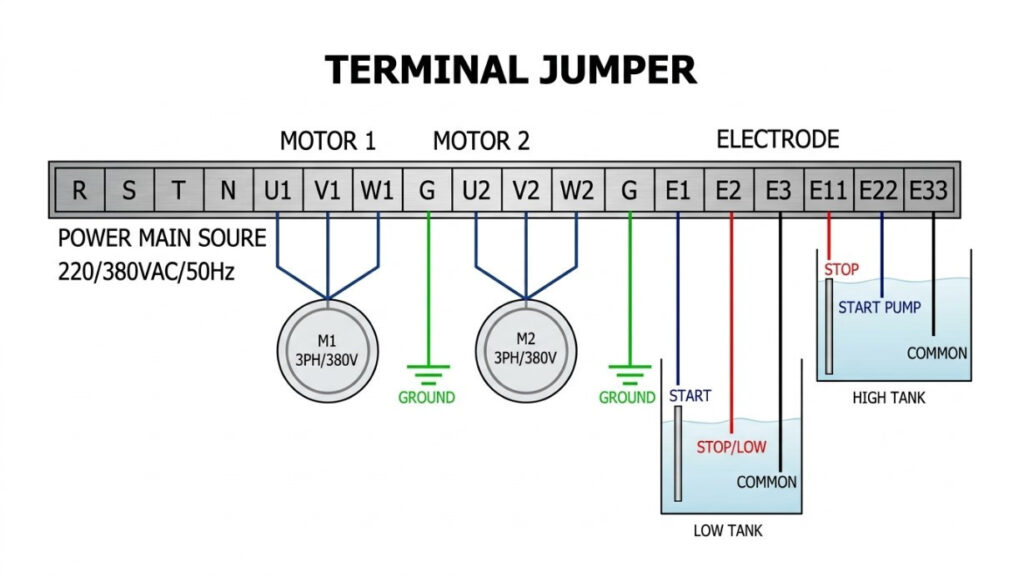

Transfer 2 pump Level 3x3 operate : alternate [สลับการทำงานของปั๊มน้ำ]

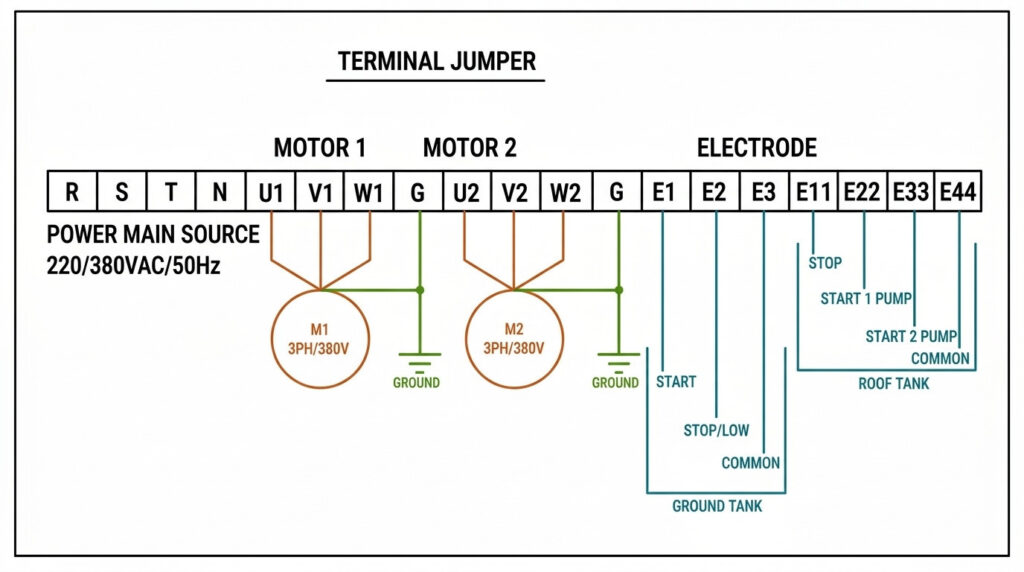

Transfer 2 pump Level 3x4 operate : alternate-parallel [สลับหนึ่งปั๊ม และเสริมช่วยสองปั๊มทำงาน]

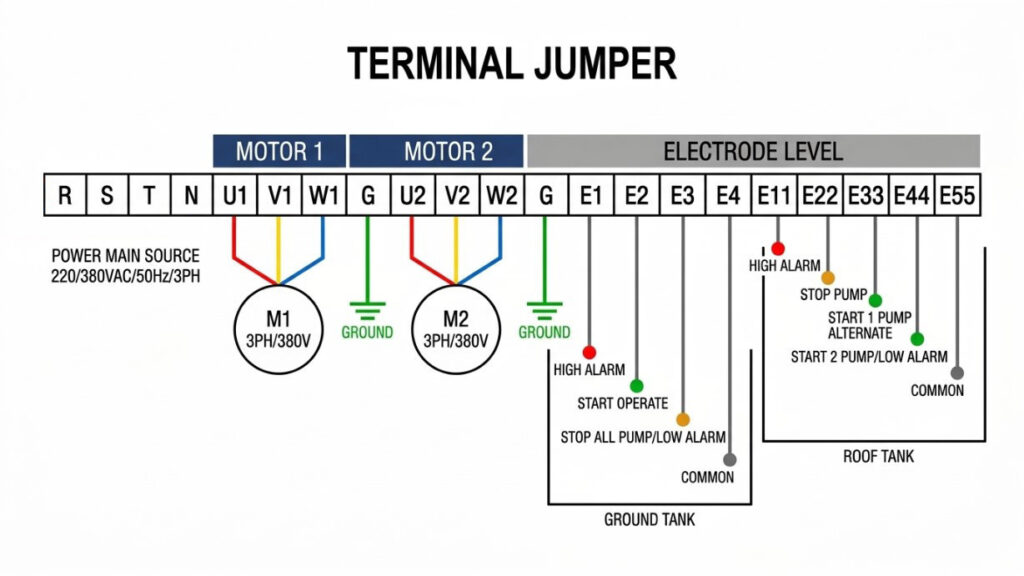

Transfer 2 pump Level 4x5 operate : alternate-parallel with alarm Low-High [สลับหนึ่งปั๊ม และเสริมช่วยสองปั๊มทำงาน] แต่จะมีรูปแบบเพิ่มขึ้น เป็นการแจ้งเตือนสำระดับน้ำทั้งบ่อด้านล่างและบ่อด้านบน หากน้ำน้อยหรือน้ำล้นจะมีการแจ้งเตือนของตู้ควบคุมเพิ่มเข้ามา
