BOOSTER PUMP CONTROL

บูสเตอร์ปั๊มคอนโทรล

หัวใจของการจ่ายน้ำ แรงดันคงที่ แบบสลับและเดินคู่

ในอาคารสูง คอนโดมิเนียม ห้างสรรพสินค้า หรือโรงงานอุตสาหกรรม “น้ำ” ถือเป็นสาธารณูปโภคพื้นฐานที่ขาดไม่ได้ แต่ปัญหาที่มักพบคือ แรงดันน้ำในเส้นท่อชั้นบนๆ มักจะเบาเกินไปเนื่องจากแรงโน้มถ่วง หรือบางช่วงเวลาที่มีการใช้น้ำพร้อมกันมากๆ น้ำก็ไหลไม่ทัน เทคโนโลยี Booster Pump Set (ระบบปั๊มน้ำเพิ่มแรงดัน) จึงถูกออกแบบมาเพื่อแก้ปัญหานี้โดยเฉพาะ และระบบที่นิยมใช้มากที่สุดเพื่อความเสถียรและความประหยัดพลังงานก็คือ “ระบบสลับและเดินคู่” (Alternating & Parallel Operation)

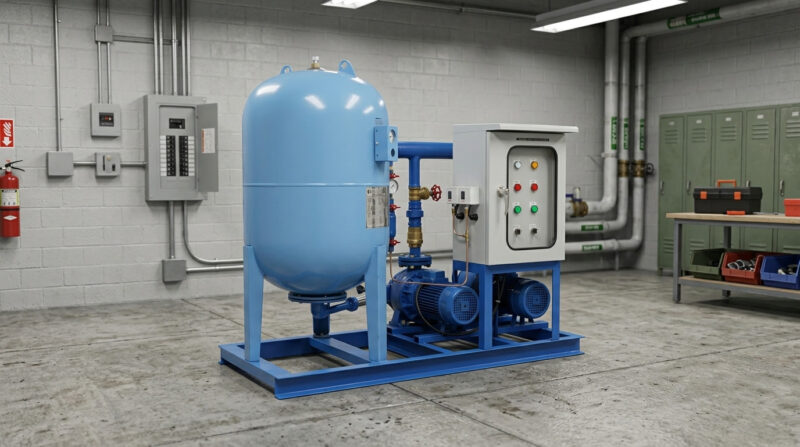

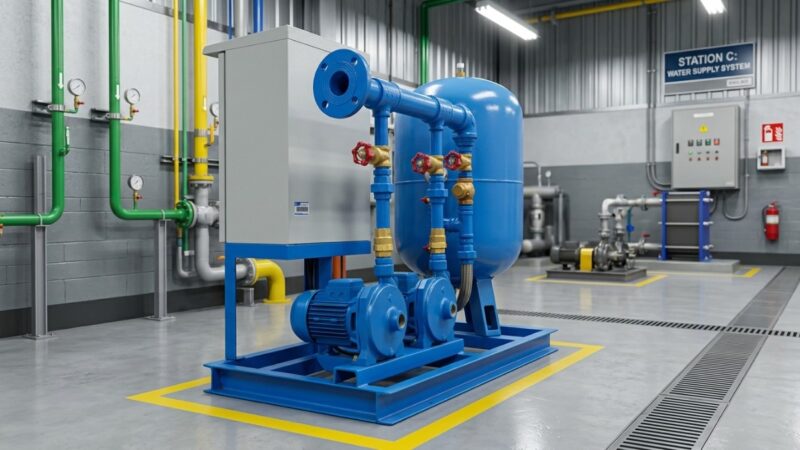

Booster Pump Set คือ ระบบปั๊มน้ำที่ประกอบด้วยปั๊มน้ำตั้งแต่ 2 ตัวขึ้นไป ทำงานร่วมกับถังแรงดัน (Diaphragm Pressure Tank), สวิตช์ควบคุมแรงดัน (Pressure Switch) หรือเซนเซอร์วัดแรงดัน (Pressure Transmitter) และควบคุมการทำงานทั้งหมดผ่าน ตู้คอนโทรล (Control Panel) เพื่อรักษาแรงดันในระบบท่อให้คงที่และสม่ำเสมอตลอดเวลา ไม่ว่าจะมีคนใช้น้ำมากหรือน้อยก็ตาม

การทำงานแบบ “สลับและเดินคู่” (Alternating & Parallel)

ระบบนี้มักใช้ปั๊มน้ำ 2 ตัว (เรียกว่า Pump A และ Pump B) มาร่วมกันจ่ายน้ำเข้าสู่ท่อเมนหลัก โดยมีกลไกการทำงานแบ่งออกเป็น 2 มิติ ดังนี้

1. การทำงานแบบสลับ (Alternating Operation)

เพื่อไม่ให้ปั๊มตัวใดตัวหนึ่งทำงานหนักจนเกินไป และช่วยยืดอายุการใช้งานของมอเตอร์ Pressure switch ตัวเมน จะทำงาน คอนโทรลจะสั่งการให้ปั๊มสลับกันทำงานในแต่ละรอบ

• รอบที่ 1 เมื่อแรงดันในท่อลดลงเนื่องจากมีการใช้น้ำ Pump A จะสตาร์ทขึ้นมาทำงานจนแรงดันถึงจุดที่ตั้งไว้แล้วหยุด
• รอบที่ 2 เมื่อมีการใช้น้ำอีกครั้งและแรงดันตก ตู้คอนโทรลจะสั่งให้ Pump B ทำงานแทน
• การสลับแบบนี้จะวนไปเรื่อยๆ (A – B – A – B) ทำให้ปั๊มทั้งสองตัวมีความสึกหรอที่เท่าๆ กัน และลดความร้อนสะสมในมอเตอร์

2. การทำงานแบบเดินคู่ (Parallel Operation)

ในชั่วโมงเร่งด่วน (Peak Hour) เช่น ช่วงเช้าหรือเย็นที่มีการใช้น้ำพร้อมกันทั้งอาคาร ปั๊มเพียงตัวเดียวอาจจ่ายน้ำได้ไม่ทัน ส่งผลให้แรงดันในท่อตกลงอย่างต่อเนื่อง ระบบจะเข้าสู่โหมดเดินคู่ทันที

• ถ้าหาก Pump A กำลังทำงานอยู่ แต่แรงดันยังคงลดลงต่ำกว่าเกณฑ์มาตรฐานขั้นที่สองที่ตั้งไว้ (Secondary Pressure Drop)
• ตู้คอนโทรลจะรับรู้ทันทีว่า “น้ำไม่พอ” Pressure switch ตัวที่สอง จะสั่งให้ Pump B สตาร์ทขึ้นมาทำงานร่วมด้วย
• ปั๊มทั้งสองตัวจะช่วยกันปั๊มน้ำเข้าสู่ระบบพร้อมกัน (Parallel) เพื่อดึงแรงดันกลับมาสู่สภาวะปกติอย่างรวดเร็ว
• เมื่อการใช้น้ำลดลง และแรงดันกลับมาสมบูรณ์ ปั๊มตัวที่มาช่วย (หรือทั้งคู่) ก็จะค่อยๆ หยุดทำงานตามเงื่อนไขที่เซตไว้

ส่วนประกอบสำคัญที่ขาดไม่ได้ในระบบ

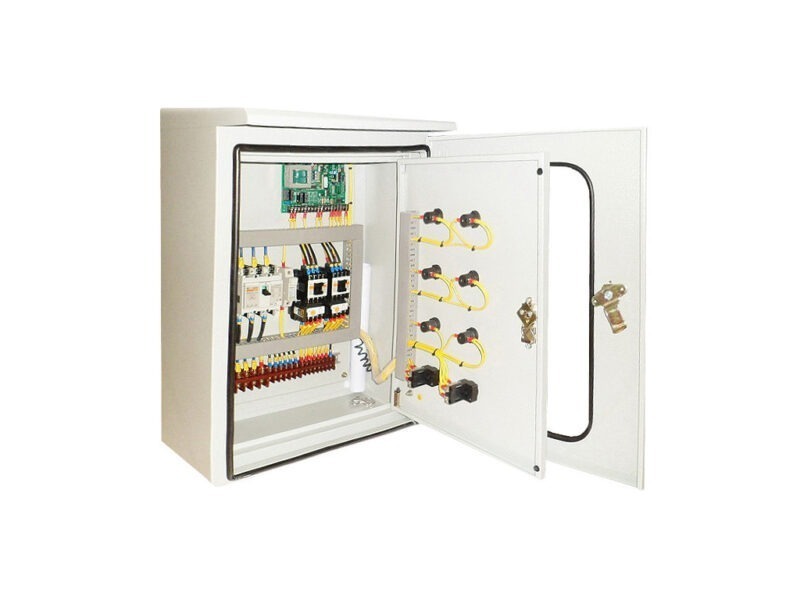

• ตู้ควบคุมการทำงาน (Control Panel) สมองกลของระบบ ทำหน้าที่รับสัญญาณจาก Pressure switch เพื่อให้ตู้ควบคุมสั่งสลับปั๊ม สั่งเดินคู่ และมีระบบป้องกัน (Protection) เช่น ป้องกันไฟตก-ไฟเกิน (Phase Protector) และ Floatless level relay เพื่อป้องกันปั๊ม ไม่ให้ทำงาน ในขณะน้ำแห้ง (Low level cutoff)

• ถังแรงดันแบบไดอะแฟรม (Pressure Tank) ทำหน้าที่เก็บสำรองน้ำและแรงดัน ช่วยลดความถี่ในการสตาร์ทของปั๊มน้ำ (Preventing Short Cycling) หากไม่มีถังนี้ ปั๊มจะเปิด ปิด ตัด-ต่อบ่อยมาก อาจทำให้แมกเนติคคอนแทคเตอร์เสียหาย และมอเตอร์ไหม้ได้

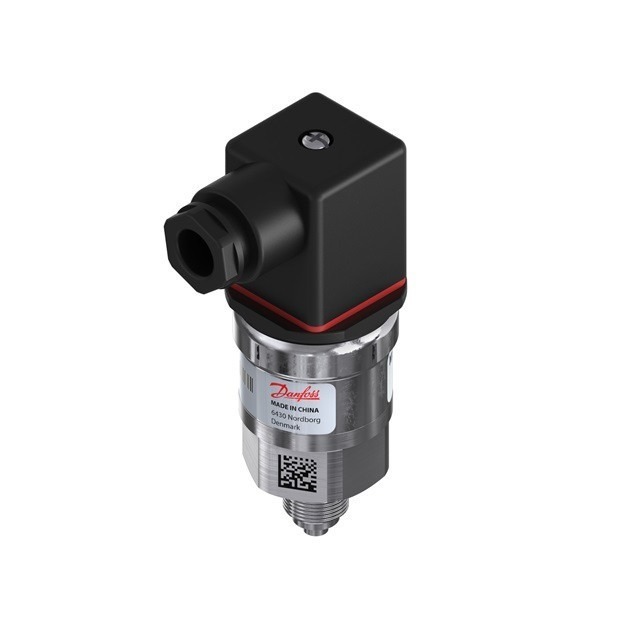

• อุปกรณ์ตรวจวัดแรงดัน อาจเป็น Pressure Switch (ตัด-ต่อตามช่วงแรงดันที่ตั้งไว้) หรือพัฒนามาเป็น Pressure Transmitter ร่วมกับระบบ Inverter (VSD) ซึ่งจะช่วยปรับความเร็วรอบมอเตอร์ให้สัมพันธ์กับการใช้น้ำจริง ช่วยให้แรงดันนิ่งและประหยัดค่าไฟได้สูงสุด

ข้อดีของระบบ Booster Pump แบบสลับและเดินคู่

1. ความเสถียรสูง (High Reliability) หากปั๊มตัวใดตัวหนึ่งเสียหรืออยู่ในช่วงซ่อมบำรุง ระบบยังคงสามารถใช้ปั๊มอีกตัวรันแทนได้ อาคารจึงมีน้ำใช้ตลอดเวลาไม่หยุดชะงัก
2. ประหยัดพลังงาน ในช่วงที่ใช้น้ำน้อย ระบบจะเปิดปั๊มแค่ตัวเดียว ไม่จำเป็นต้องใช้ปั๊มตัวใหญ่ที่กินไฟสูงตลอดเวลา
3. ยืดอายุการใช้งานของอุปกรณ์ การสลับกันทำงานช่วยลดความร้อนสะสม และลดอัตราการเสื่อมสภาพของซีลและลูกปืนปั๊ม
4. ตอบสนองได้ทุกสถานการณ์ รองรับการใช้น้ำที่ผันผวนตั้งแต่ช่วงกลางคืนที่ไม่มีคนใช้ ไปจนถึงช่วงเทศกาลที่มีการใช้น้ำพร้อมกันจำนวนมาก

สรุป

ระบบ Booster Pump Set แบบสลับและเดินคู่ ถือเป็นมาตรฐานทองคำสำหรับระบบวิศวกรรมสุขาภิบาลในอาคารยุคปัจจุบัน เพราะเป็นการผสมผสานระหว่าง “ความต่อเนื่องในการใช้งาน” และ “ประสิทธิภาพสูงสุดในการใช้พลังงาน” การเลือกขนาดปั๊ม ถังแรงดัน และการออกแบบตู้คอนโทรลที่ได้มาตรฐาน จึงเป็นสิ่งสำคัญที่จะช่วยให้ระบบน้ำในอาคารทำงานได้อย่างราบรื่นในระยะยาว

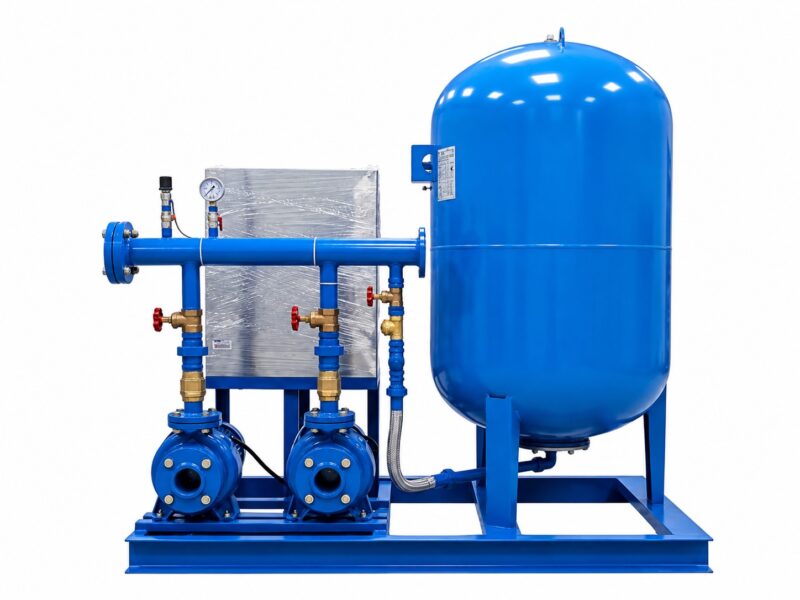

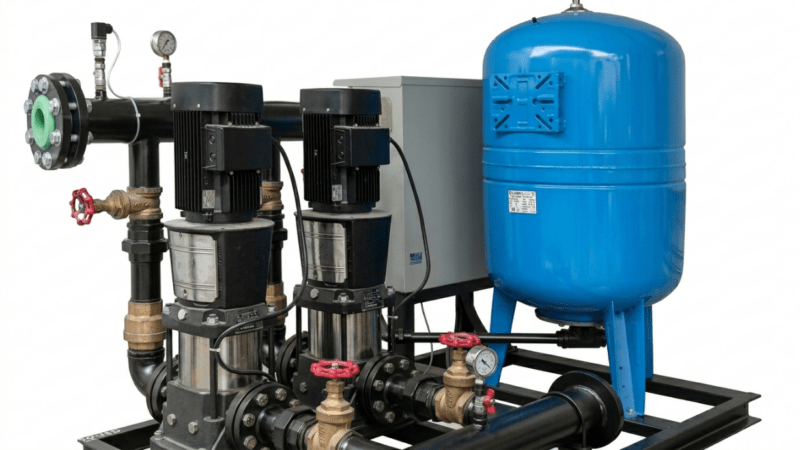

ส่วนประกอบหลักของระบบปั๊มสูบน้ำเพิ่มแรงดัน

• WATER PUMP [ปั๊มน้ำ] อุปกรณ์หลักสำหรับทำหน้าที่สูบและส่งน้ำ
• PRESSURE DIAPHRAGM TANK [ถังแรงดันแบบไดอะแฟรม] ทำหน้าที่รักษาแรงดันในระบบให้คงที่และช่วยลดความถี่ในการทำงานของปั๊ม
• CONTROL PANEL [ตู้ควบคุม] ศูนย์กลางการควบคุมการทำงานของระบบไฟฟ้าและปั๊มน้ำ

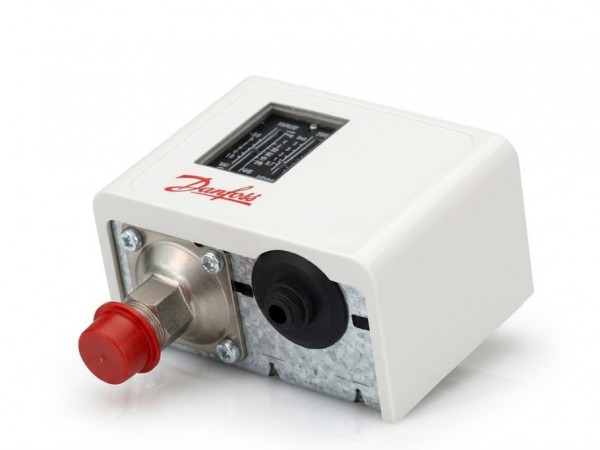

• PRESSURE SWITCH [สวิตช์แรงดัน] อุปกรณ์ตรวจวัดแรงดันเพื่อสั่งให้ปั๊มเริ่มหรือหยุดทำงานตามช่วงแรงดันที่กำหนด
• ELECTRODE LEVEL [ระดับน้ำแบบแท่งอิเล็กโทรด] ใช้สำหรับตรวจวัดระดับน้ำในถังพักเพื่อป้องกันปั๊มทำงานในขณะที่ไม่มีน้ำ (Dry run protection / Low level cutoff)
• SUCTION HEADER [ท่อรวมทางด้านดูด] ท่อที่รวบรวมน้ำจากแหล่งจ่ายเข้าสู่ปั๊มแต่ละตัว
• DISCHARGE HEADER [ท่อรวมทางด้านจ่าย] ท่อที่รวบรวมน้ำจากปั๊มแต่ละตัวเพื่อส่งออกไปยังจุดใช้งาน
• GATE VALVE [วาล์วประตูน้ำ] ใช้สำหรับเปิด-ปิดทางเดินน้ำเพื่อการบำรุงรักษา
• CHECK VALVE [เช็ควาล์ว] ป้องกันน้ำไหลย้อนกลับเข้าสู่ตัวปั๊ม
• SPECIAL CHECK VALVE เช็ควาล์วชนิดพิเศษที่ติดตั้งร่วมกับถังแรงดัน
• PRESSURE GAUGE [เกจวัดแรงดัน] อุปกรณ์แสดงค่าแรงดันภายในระบบ
• FLEXIBLE [ข้อต่ออ่อน] ช่วยลดแรงสั่นสะเทือนระหว่างอุปกรณ์
• FLANGE TYPE [หน้าแปลน] จุดเชื่อมต่อเพื่อเข้าระบบท่อภายในอาคารใช้งาน
• COMMON BASE [ฐานรองรับ] โครงเหล็กสำหรับยึดอุปกรณ์ทุกชิ้นให้อยู่บนแท่นเดียวกัน
