“LOVATO” FOR TORNATECH GPD , FIRETROL MARK III [3]
BCG0612, BCG0524, BCG1212, BCG1024
เครื่องชาร์จแบตตารี่อัตโนมัติ
1. คำเตือนและความปลอดภัย
- อ่านคู่มืออย่างละเอียดก่อนการติดตั้งหรือใช้งาน
- อุปกรณ์นี้ต้องติดตั้งโดยช่างผู้เชี่ยวชาญตามมาตรฐานไฟฟ้าที่กำหนด
- ตัดแหล่งจ่ายไฟก่อนทำการเชื่อมต่อหรือถอดสายไฟออกจากขั้วต่อเสมอ
- ผู้ผลิตจะไม่รับผิดชอบต่อความเสียหายหากใช้งานไม่ถูกต้องตามวัตถุประสงค์
- ต้องติดตั้งเซอร์กิตเบรกเกอร์ (Circuit Breaker) ภายนอกในจุดที่เข้าถึงได้ง่าย
- ทำความสะอาดด้วยผ้าแห้งเท่านั้น ห้ามใช้สารขัดถู สารละลาย หรือน้ำยาทำความสะอาดที่เป็นของเหลว
2. ข้อมูลทั่วไปและคุณสมบัติ
- เป็นเครื่องชาร์จแบบแรงดันคงที่ (Constant Voltage) และกระแสคงที่ (Constant Current) เหมาะสำหรับแบตเตอรี่ตะกั่ว-กรด (Lead-acid)
- รุ่นต่างๆ
- BCG0612 (12V – 6A)
- BCG0524 (24V – 5A)
- BCG1212 (12V – 12A)
- BCG1024 (24V – 10A)
- กระแสชาร์จ สามารถปรับตั้งค่าได้ตั้งแต่ 20% ถึง 100% ของค่าพิกัด
- เทคโนโลยี ระบบ Switching ให้ประสิทธิภาพสูงและรองรับแรงดันไฟขาเข้าที่กว้าง
- ระบบป้องกัน มีสัญญาณเตือนเมื่อแบตเตอรี่แรงดันต่ำ, เกิดการลัดวงจร หรือต่อขั้วแบตเตอรี่สลับกัน
- การติดตั้ง ติดตั้งบนรางปีกนก (DIN rail) หรือติดตั้งแนวตั้ง
3. คำอธิบายสัญญาณไฟ LED
- LED ON (สีเขียว) มีไฟเข้าเครื่องชาร์จ
- LED CHG (สีเหลือง) กำลังชาร์จ (กระแสชาร์จสูงกว่า 30% ของค่าที่ตั้งไว้)
- LED ALA (สีแดง) แจ้งเตือนสถานะผิดปกติ (เช่น ภาระเกิน หรือ ลัดวงจร)
4. ข้อมูลทางเทคนิค
- แรงดันไฟขาเข้า (Us) 110-240V~ (ช่วงการทำงาน: 100-264V~)
- ความถี่ 45-66Hz
- แรงดันชาร์จพิกัด (Uc) รุ่น 12V เลือกได้ระหว่าง 13.5V หรือ 13.8V
- รุ่น 24V เลือกได้ระหว่าง 27.0V หรือ 27.6V
- อุณหภูมิขณะใช้งาน -30°C ถึง +55°C (ทำงานได้ถึง +70°C โดยต้องลดพิกัดกระแสลง)
- ระดับการป้องกัน IP20
- รีเลย์แจ้งเตือน มีหน้าสัมผัสรีเลย์ 1 ชุดสำหรับแจ้งสถานะ Alarm
5. การเชื่อมต่อ
- รักษาระยะห่างระหว่างเครื่องชาร์จกับแบตเตอรี่ให้สั้นที่สุด
- ใช้สายไฟขนาดที่เหมาะสมเพื่อป้องกันปัญหาแรงดันตก (Voltage drop)
- ต่อขั้วแบตเตอรี่เข้ากับเครื่องชาร์จโดยตรง (ไม่ผ่านอุปกรณ์อื่น)
- ตรวจสอบว่าไฟ LED REV ไม่ติด ก่อนที่จะเริ่มจ่ายไฟเข้าเครื่องชาร์จ
- ควรติดตั้งฟิวส์ที่ขั้วขาออก (Output) ของเครื่องชาร์จแบตเตอรี่
- LED REV (สีแดง): ต่อขั้วแบตเตอรี่สลับกัน (Reverse Polarity)

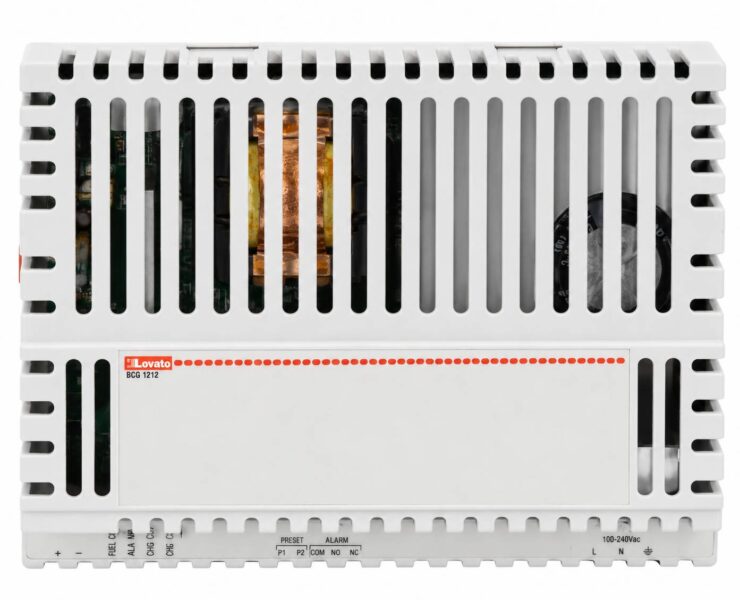

LOVATO ELECTRIC – AUTOMATIC BATTERY CHARGER
TORNATECH GPD , FIRETROL MARK III [3]
Model BCG0612, BCG0524, BCG1212, BCG1024
1. Warnings & Safety
- Read the manual carefully before installation or use.
- Must be installed by qualified personnel according to current standards.
- Disconnect the power supply before connecting or disconnecting through the charger terminal block.
- The manufacturer is not responsible for electrical safety in case of improper use.
- An easily accessible circuit breaker must be included outside of the device.
- Exclusively intended for installation in areas accessible only to service personnel.
- Clean with a soft dry cloth; do not use abrasives or solvents.
2. Introduction & Features
- The BCG device is a constant voltage and constant current battery charger suitable for lead-acid batteries.
- Available versions
- BCG0612 (12V – 6A)
- BCG0524 (24V – 5A)
- BCG1212 (12V – 12A)
- BCG1024 (24V – 10A)
- Charging Current: Adjustable from 20% to 100% of the rated value.
- Technology Switching technology for high efficiency and wide input range.
- Protection Includes alarms for “Low battery voltage”, “short circuit”, and “reverse battery”.
- Mounting DIN rail or vertical mounting.
3. Signalling (LED Description)
- LED ON (Green) Power is supplied to the charger.
- LED CHG (Yellow) Charging current is higher than 30% of the set value.
- LED ALA (Red) Alarm condition (Overload or short circuit).
- LED REV (Red) Battery connection is inverted (Reverse polarity).
4. Technical Characteristics (Summary from Page 4)
- Supply Voltage (Us) 110-240V~ (Operating range: 100-264V~).
- Frequency 45-66Hz.
- Charging Cycle Constant voltage/constant current (DIN 41773).
- Rated Charging Voltage (Uc) * 12V models: Selectable 13.5V or 13.8V.24V models: Selectable 27.0V or 27.6V.
- Operating Temperature -30°C to +55°C (up to +70°C with derating).
- Protection Degree IP20.
- Alarm Output: Relay with 1 changeover contact (30V= 5A / 300V~ 1A).
5. Connections
- Keep the distance between the charger and battery as short as possible.
- Use cables of the correct size to avoid voltage drops.
- Connect battery poles directly to the battery and not through other devices.
- Verify the REV LED is off before powering on.
- Install a fuse at the battery charger output terminals.
