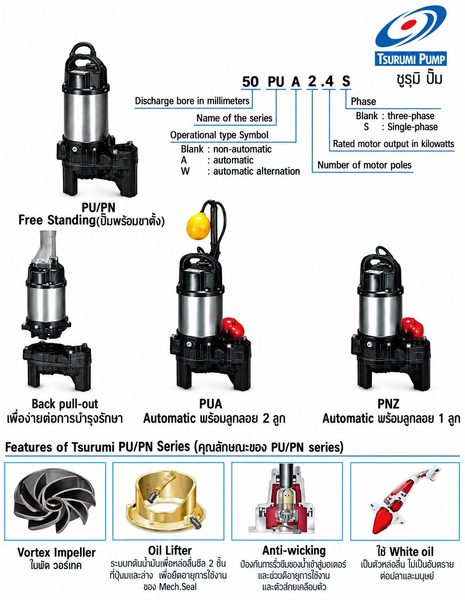

รุ่นและประเภท (PU/PN series)
- เครื่องสูบน้ำแบบจุ่ม สำหรับบ่อบำบัดน้ำเสีย/บ่อเลี้ยงปลา ชนิดใบพัด Vortex Impeller
- Submersible Wastewater and Sewage Pump (Vortex Impeller)
- PU สำหรับบ่อบำบัด/น้ำเสียที่มีกากมาก มี Impeller passage กว้างกว่า
- PN สำหรับน้ำเสีย/บ่อปลา มี Impeller passage แคบกว่า PU
การใช้งานโดยทั่วไป (APPLICATIONS)
- งานระบายน้ำเสียและน้ำที่มีสิ่งปฏิกูลต่างๆ (Wastewater PN Model และ sewage PU Model)
- งานระบายน้ำทิ้ง (Effluent Transfer)
- งานระบายน้ำจากบ่อเลี้ยงปลา (Fish ponds)
คุณลักษณะเด่น (FEATURES)
- ออกแบบและผลิตจากวัสดุคุณภาพสูง ประกอบด้วย สแตนเลสและเรซิน
- ใช้ White Oil เป็นตัวหล่อลื่น ไม่เป็นอันตรายต่อปลาและมนุษย์
- น้ำหนักเบา ยกหรือเคลื่อนย้ายได้สะดวก
- มีระบบ Oil Lifter ช่วยหล่อลื่นแมคคานิคอลซีลทั้ง 2 ชิ้น
- มีระบบ Anti-wicking ป้องกันน้ำซึมเข้าสู่มอเตอร์ทางขั้วสายไฟฟ้า
ข้อมูลจำเพาะ (SPECIFICATIONS)
- ขนาดท่อทางส่ง (Discharge Size) 40, 50 และ 80 มิลลิเมตร (mm)
- พิกัดกำลังมอเตอร์ (Power Output Range) 0.15 – 1.5 กิโลวัตต์ (kW)
- ปริมาณน้ำ (Capacity) 0 – 800 ลิตร/นาที (l/min)
- ส่งน้ำได้สูง (Head) 0 – 16 เมตร (m)
- ความเร็วรอบ 3000 รอบ/นาที (r.p.m.), 50 Hz
- แรงดันไฟฟ้า / เฟส 220 โวลต์ / 1 เฟส และ 380 โวลต์ / 3 เฟส
- ระดับฉนวนไฟฟ้า E
- ระดับการป้องกันฝุ่นและน้ำ IP 68
- ระบบป้องกันมอเตอร์ไหม้ แบบ Circle-Thermal Protector (CTP)
วัสดุ (MATERIALS)
- ใบพัด (Impeller), เรือนปั๊ม (Casing) ผลิตจาก Glassfibres Reinforced Resin
- โครงมอเตอร์ (Motor Frame) ผลิตจาก Stainless Steel (SUS 403)
- เพลา (Shaft) ผลิตจาก Stainless Steel (SUS 403)
- ชีลกันรั่วเชิงกลแบบ 2 คู่ (Double Mechanical Seal) ผลิตจาก Silicon Carbide ในอ่างน้ำมัน (in oil bath)
ตารางข้อมูลทางเทคนิค (SPECIFICATION TABLE)
| ท่อส่ง mm (นิ้ว) | Model | พิกัดมอเตอร์ kW (Hp) | ระบบไฟฟ้า โวลต์ (V) / เฟส | Head ส่งสูง (m) | ปริมาณน้ำ ส่งสูง (l/min) | วิธีการ Starting | น้ำหนัก (kg) (ไม่รวมสายไฟ) | Impeller passage (mm) |
| 40mm (1.5″) | 40PU2.15S | 0.15 / 0.2 | 220 / 1 | 3.5 | 100 | Capacitor RUN | 6.6 | 35 |
| 40mm (1.5″) | 50PUMA2.15S(Auto) | 0.15 / 0.2 | 220 / 1 | 3.5 | 100 | Capacitor RUN | – | – |
| 50mm (2″) | 50PU2.4S | 0.40 / 0.5 | 220 / 1 | 6.5 | 150 | Capacitor RUN | 7.1 | 35 |
| 50mm (2″) | 50PUA2.4S(Auto) | 0.40 / 0.5 | 220 / 1 | 6.5 | 150 | Capacitor RUN | 7.7 | 35 |
| 50mm (2″) | 50PU2.75S | 0.75 / 1 | 220 / 1 | 9 | 200 | Capacitor RUN | 8.9 | 35 |
| 50mm (2″) | 50PU2.75 | 0.75 / 1 | 380 / 3 | 9 | 200 | D.O.L | 8.3 | 35 |
| 50mm (2″) | 50PUA2.75S(Auto) | 0.75 / 1 | 220 / 1 | 9 | 200 | Capacitor RUN | 9.5 | 35 |
| 50mm (2″) | 50PUA2.75(Auto) | 0.75 / 1 | 380 / 3 | 9 | 200 | D.O.L | 8.9 | 35 |
| 80mm (3″) | 80PU21.5 | 1.5 / 2 | 380 / 3 | 10 | 400 | D.O.L | 15.8 | 46 |
| 80mm (3″) | 80PUA21.5(Auto) | 1.5 / 2 | 380 / 3 | 10 | 400 | D.O.L | 16.5 | 46 |
| 50mm (2″) | 50PN2.4S | 0.40 / 0.5 | 220 / 1 | 9.3 | 80 | Capacitor RUN | 7.1 | 10 |
| 50mm (2″) | 50PNZ2.4S(Auto) | 0.40 / 0.5 | 220 / 1 | 9.3 | 80 | Capacitor RUN | 7.7 | 10 |
| 50mm (2″) | 50PN2.75S | 0.75 / 1 | 220 / 1 | 11.5 | 130 | Capacitor RUN | 8.9 | 10 |
- รุ่น PUA หรือ PNZ เป็นรุ่นที่มีอักษร A หมายถึง Automatic พร้อมลูกลอย 2 ลูก, Z หมายถึง Automatic พร้อมลูกลอย 1 ลูก
- TSURUMI มีรุ่นพิเศษ รุ่น TM มีลักษณะเหมือน PN แต่เสื้อมอเตอร์-เพลาทำจากไททาเนียม เหมาะสำหรับใช้กับน้ำทะเลโดยเฉพาะ
